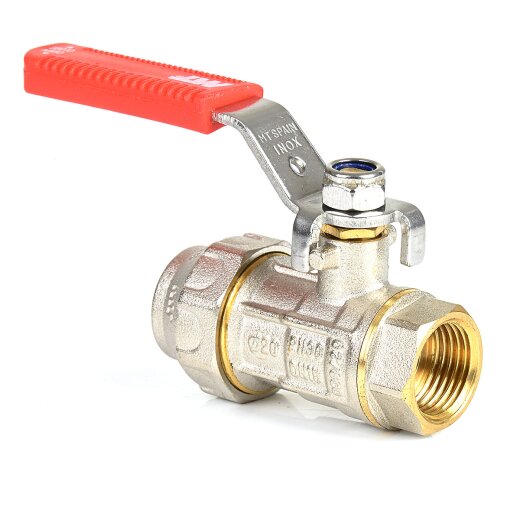

Messing Kugelhahn für PE-Rohr, Klemmmuffe x Innengewinde 20 mm x 1/2" (20,96 mm)

Messing Kugelhahn mit einer PE-Klemmverschraubung zur Montage von PE-Rohr aus PEHD (hartes PE) und PELD (weiches PE) und einem Innengewinde, welches einen Übergang auf andere Gewindefittings oder Gewinderohre ermöglicht. Das PE-Rohr wird einfach in die Klemmverschraubungen eingesteckt und festgeschraubt. Für Einsatzbereiche bis 25 bar.

  • Für PE-Rohre aus PEHD und PELD
  • Einfache Verbindung über Klemmverschraubungen
  • Für Einsatzbereiche bis 25 bar (getestet mit 40 bar)
Klemmmuffe x Innengewinde
14,99 €
inkl. 19% USt. , zzgl. Versand
  • 5 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klemmmuffe x Innengewinde (G)
Anschlussmaße: 20 mm x 1/2" (20,96 mm)
DN: 15
Arbeitsdruck (PN): 25 bar
Temperatur: -20 °C bis 120 °C
Material: Körper aus Messing CW617N (für Trinkwasserleitungen verwendbar), Kugel aus hart verchromten Messing, Kugeldichtungen aus PTFE (Teflon®), Dichtung der Klemmringe aus EPDM (DVGW-geprüft), Griff aus Edelstahl mit Kunststoffüberzug
Oberflächenbehandlung: vernickelt
Normen/Zulassungen: DVGW, Gewinde nach DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 0.228 kg
Hersteller: MT BUSSINESS KEY, S. L.
Gewindemaße in mm DIN-DVGW-Zertifikat DIN-Logo
Beschreibung

PE-Kugelhahn aus Messing mit einer Klemmverschraubung für PE-Rohr, welches einfach in die Verschraubung eingeschoben und festgeschraubt wird und einem Inenngewinde, welches eine Kombination mit anderen Gewindefittings ermöglicht. Bei dem Gewinde handelt es sich um ein Whitworth-Rohregewinde, welches standardmäßig in der Wassertechnik zum Einsatz kommt. Das Abdichten des Gewindes erfolgt über PTFE-Gewindedichtband oder Gewindedichthanf.

Der Kugelhahn ist für einen Einsatzbereich von bis zu 25 bar ausgelegt und kann für alle PE-Rohre aus hartem (PEHD) und weichem PE (PELD) verwendet werden. Der Handhebel ermöglicht eine gute Kraftübertragung und ein einfaches Öffnen und Schließen des Ventils. Die Dichtungen sind DVGW-geprüft und für die Trinkwasserversorgung zugelassen. Das Messing besteht aus der Legierung CW617N, welche einen aktuellen Standard in der europäischen Trinkwassertechnik darstellt. Der Handhebel ist mit einem dicken Kunststoffüberzug ausgestattet, der einen guten Griff bietet.

Der PE-Kugelhahn eignet sich sehr gut für den Einsatz in der Beregnungstechnik und ist für PE-Rohre mit einem Durchmesser von 20 mm, 25 mm oder 32 mm erhältlich. Die Einsatztemperatur liegt bei -20 °C bis 120 °C. Beachten Sie allerdings, dass die Druckbeständigkeit mit zunehmender Temperatur abnimmt. Der Kugelhahn ist für Anwendungen mit heißem und kaltem Trinkwasser ausgelegt.

Zusatzinformationen

Häufige Fragen

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist.

Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Gewindefittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben.

Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings
eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter:Gewindefittings und -rohre abdichten

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff und Metall kombiniert werden. Die Innengewinde sind in der Regel parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messing) spielt die Reihenfolge keine Rolle.

Messing eignet sich nicht für alle Wasserführenden Bauelemente. Durch verschiedene Säuren findet im Messing eine sogenannte Entzinkung statt, bei der das Zink herausgelöst wird und das Bauteil porös, wie ein Schwamm wird. Die Entzinkung von Messing betrifft alle Messingfittings in der Wassertechnik. Um eine Entzinkung möglichst zu vermeiden, achten Sie auf folgende Punkte.

  • Vermeiden Sie stehendes Wasser in Leitungen. Höhere Strömungen vermindern eine Entzinkung.
  • Verwenden Sie keine Messingfittings für den Transport von Salzwasser.
  • Vermeiden Sie hartes Wasser.
  • Vermeiden Sie niedrige PH-Werte unter 7.
  • Heißes Wasser begünstigt die Entzinkung. Für Messingfittings im Heizungsbau sollte ein leicht basischer PH-Wert von 8,2 - 9,5 gegeben sein.

Weitere Informationen finden Sie unter: Entzinkung von Messing.
