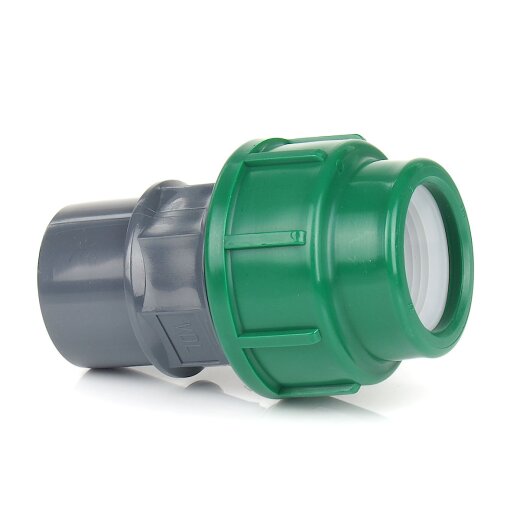

Übergangsverschraubung PVC auf PE 40/50 mm x 40 mm

Übergangsverschraubung von PVC-U auf PE-Rohr. Mit Klebemuffe für PVC-Rohre und Klebestutzen für PVC-Muffen. Klemmringverschraubung mit Dichtung. Einfache Anwendung.
Klebemuffe/Klebestutzen x PE-Klemmmuffe
6,99 €
inkl. 19% USt. , zzgl. Versand
  • 33 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen x PE-Klemmmuffe
Anschlussmaße: 40/50 mm x 40 mm
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U, Dichtung aus EPDM, Klemmringe aus POM
Artikelgewicht: 0.176 kg
Hersteller: Van de Lande
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung der Übergangskupplung.
d1 d2 d3 Z B C D PN
40 40 50 15 61 31 31 10

Alle Maße sind in mm angegeben.
PN = Nenndruck (Maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C)

Beschreibung

Übergangskupplung von PVC-Rohr auf PE-Rohr. Die Kupplung besteht aus PVC-U (weichmacherfreies Hart-PVC) mit einer Klebeseite für PVC-Rohre und Fittings und einer Klemmmuffe für PE-Rohre. Für die Verklebung benötigen Sie zusätzlich PVC-Kleber. Die PE-Kupplung ermöglicht das Festklemmen von allen PE-Rohre aus PE-HD und PE-LD. Die Klebeseite besteht aus einer Klebemuffe, in die PVC-Rohre eingeklebt werden können und einem Klebestutzen, welches in die Klebemuffe eines PVC-Fittings eingeklebt werden kann.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser und Chlor
  • nicht geeignet für Öle und Dieselkraftstoffe
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
