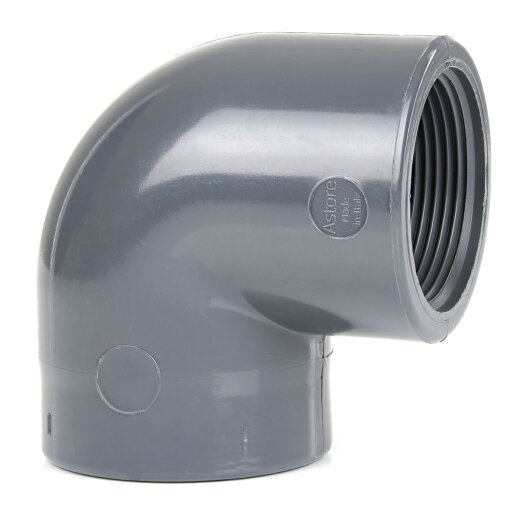

PVC-Winkel 90° 2x Innengewinde 4" (113,03 mm)

PVC-Winkel 90° aus PVC-U mit beidseitigem Innengewinde zur Verschraubung mit versch. Kunststofffittings.
Innengewinde
25,49 €
inkl. 19% USt. , zzgl. Versand
  • 6 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Innengewinde (Rp)
Anschlussmaße: 4" (113,03 mm)
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 1.092 kg
Hersteller: Astore
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung des Gewindewinkels.
G DN PN L Z E
4" (113,03 mm) 100 10 39 80 129
Alle Maße sind in mm angegeben.
PN = Nenndruck (Maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C)
Beschreibung

PVC-Winkel 90° mit zwei Innengewinden für Wasserleistungen bis max. 90 °C. Bei den Gewinden handelt es sich um parallele Whitworth-Rohrgewinde, welche standardmäßig in der Wassertechnik zum Einsatz kommen. Die Gewinde ermöglichen eine Kombination mit Fittings aus anderen Materialien wie etwa Messing oder Edelstahl. Zur Abdichtung der Gewinde benötigen Sie zusätzlich ein Dichtband oder Dichtfaden.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
