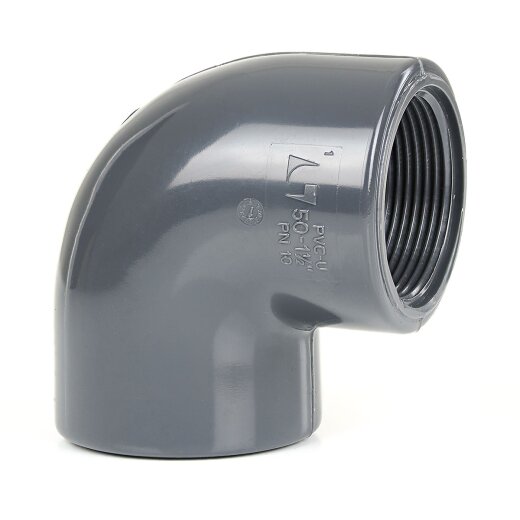

PVC-Winkel 90° 1x Klebemuffe, 1x Innengewinde

PVC-Winkel mit einseitiger Gewindemuffe, in die ein Kunststofffitting mit entsprechendem Außengewinde eingeschraubt und einseitiger Klebemuffe, in die ein PVC-Rohr eingeklebt werden kann.
Klebemuffe x Innengewinde
ab
1,59 €
inkl. 19% USt. , zzgl. Versand
  • 523 Auf Lager
Produktvarianten

Artikel Klebemuffen x Innengewinde (Rp) Arbeitsdruck Preis
PVC-Winkel 90° Klebemuffe 16 mm, Innengewinde 3/8" (16,66 mm) 042111 16 mm x 3/8" (16,66 mm) 10 bar 2,69 € *
PVC-Winkel 90° Klebemuffe 20 mm, Innengewinde 1/2" (20,96 mm) 042112 20 mm x 1/2" (20,96 mm) 10 bar 1,59 € *
PVC-Winkel 90° Klebemuffe 25 mm, Innengewinde 3/4" (26,44 mm) 042113 25 mm x 3/4" (26,44 mm) 10 bar 1,99 € *
PVC-Winkel 90° Klebemuffe 32 mm, Innengewinde 1" (33,25 mm) 042114 32 mm x 1" (33,25 mm) 10 bar 2,49 € *
PVC-Winkel 90° Klebemuffe 40 mm, Innengewinde 1 1/4" (41,91 mm) 042115 40 mm x 1 1/4" (41,91 mm) 10 bar 3,49 € *
PVC-Winkel 90° Klebemuffe 50 mm, Innengewinde 1 1/2" (47,80 mm) 042116 50 mm x 1 1/2" (47,80 mm) 10 bar 4,99 € *
PVC-Winkel 90° Klebemuffe 63 mm, Innengewinde 2" (59,61 mm) 042117 63 mm x 2" (59,61 mm) 10 bar 5,99 € *
PVC-Winkel 90° Klebemuffe 75 mm, Innengewinde 2 1/2" (75,18 mm) 042118 75 mm x 2 1/2" (75,18 mm) 10 bar 11,49 € *
PVC-Winkel 90° Klebemuffe 90 mm, Innengewinde 3" (87,88 mm) 042119 90 mm x 3" (87,88 mm) 10 bar 15,99 € *
PVC-Winkel 90° Klebemuffe 110 mm, Innengewinde 4" (113,03 mm) 042120 110 mm x 4" (113,03 mm) 10 bar 25,49 € *

Alle Artikel anzeigen

Produktdaten

Anschluss: Klebemuffen x Innengewinde (Rp)
Anschlussmaße: 16 mm x 3/8" - 110 mm x 4"
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Hersteller: diverse
Eigenschaften der PVC-U Fittings und Rohre
Beschreibung

Der PVC-Winkel besitzt auf einer Seite eine Klebemuffe, in die ein PVC-Rohr eingeklebt werden kann und auf der anderen Seite ein Innengewinde, in das ein Gewindefitting mit einem entsprechenden Außengewinde eingeschraubt werden kann. Für die Verbindung der Muffenseite mit einem PVC-Rohr wird ein PVC-Kleber benötigt. Für die Gewindeseite wird ein Abdichtfaden oder ein Dichtband verwendet, das um das Außengewinde des einzuschraubenden Fittings gewickelt wird. Bitte verwenden Sie ausschließlich Kunstsofffittings, da Metallfittings das Gewinde beschädigen können.

Die Muffenseite ist nach innen angeschrägt, um ein einfaches Verkleben des Winkels zu ermöglichen. Der Winkel kann für einen Betriebsdruck von 10 bar verwendet werden.Für einen höheren Betriebsdruck ist dieser Winkel auch verstärkt erhältlich.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
