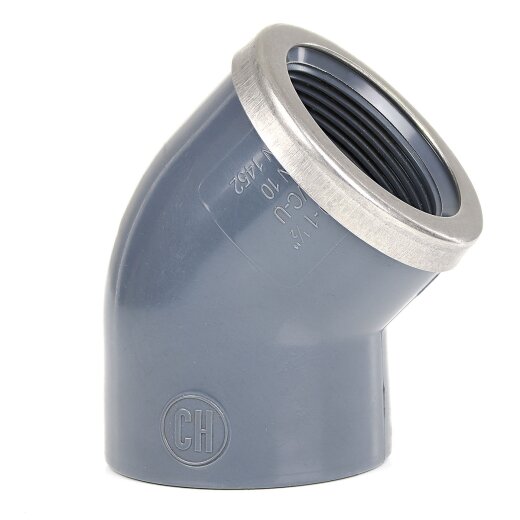

PVC-Winkel 45° Klebemuffe x Innengewinde (verstärkt)

PVC-Winkel 45° aus PVC-U mit einer Klebemuffe für PVC-Rohre und einem durch einen Metallring verstärkten Innengewinde.
Klebemuffe x Innengewinde
ab
3,49 €
inkl. 19% USt. , zzgl. Versand
  • 43 Auf Lager
Produktvarianten

Artikel Klebemuffen x Innengewinde (Rp) Arbeitsdruck Preis
PVC-Winkel 45° Klebemuffe 20 mm, Innengewinde 1/2" (20,67 mm) verstärkt 01774 20 mm x 1/2" (20,96 mm) 10 bar 3,49 € *
PVC-Winkel 45° Klebemuffe 25 mm, Innengewinde 3/4" (26,16 mm) verstärkt 01775 25 mm x 3/4" (26,44 mm) 10 bar 3,99 € *
PVC-Winkel 45° Klebemuffe 32 mm, Innengewinde 1" (33,25 mm) verstärkt 01776 32 mm x 1" (33,25 mm) 10 bar 4,99 € *
PVC-Winkel 45° Klebemuffe 40 mm, Innengewinde 1 1/4" (41,55 mm) verstärkt 01777 40 mm x 1 1/4" (41,91 mm) 10 bar 5,99 € *
PVC-Winkel 45° Klebemuffe 50 mm, Innengewinde 1 1/2" (47,44 mm) verstärkt 01778 50 mm x 1 1/2" (47,80 mm) 10 bar 8,49 € *
PVC-Winkel 45° Klebemuffe 63 mm, Innengewinde 2" (59,61 mm) verstärkt 01779 63 mm x 2" (59,61 mm) 10 bar 10,49 € *

Produktdaten

Anschluss: Klebemuffen x Innengewinde (Rp)
Anschlussmaße: 20 mm x 1/2" - 63 mm x 2"
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Hersteller: Cepex
Eigenschaften der PVC-U Fittings und Rohre
Beschreibung

PVC-Winkel 45° mit einer Klebemuffe und einem Innengewinde für Wasserleistungen bis max. 45 °C. Bei dem Gewinden handelt es sich um ein paralleles Whitworth-Rohrgewinde, welches standardmäßig in der Wassertechnik zum Einsatz kommen. Das Gewinde ermöglicht eine Kombination mit Fittings aus anderen Materialien wie etwa Messing oder Edelstahl. Zur Abdichtung des Gewinde benötigen Sie zusätzlich ein Dichtband oder Dichtfaden. Um ein Aufplatzen zu verhindern, ist das Innengewinde zusätzlich mit einem Metallring verstärkt.

Die Klebemuffe wird mit einem PVC-Rohr verklebt. Für die Verklebung benötigen Sie zusätzlich PVC-U Kleber. Die Klebemuffe ist nach innen angeschrägt, um eine einfaches einstecken der Rohre zu gewährleisten. Geeignet für Druckbereiche bis 10 bar.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
