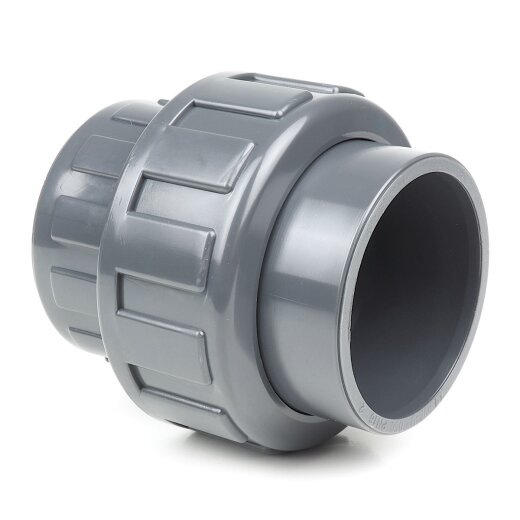

PVC-Verschraubung Klebemuffe 75 mm, Innengewinde 2 1/2" (75,18 mm)

PVC-Verschraubung mit einer Klebemuffe und einem Innengewinde. Beide Seiten der Verschraubung lassen sich voneinander trennen.
Klebemuffe x Innengewinde
26,99 €
inkl. 19% USt. , zzgl. Versand
  • 15 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen x Innengewinde (Rp)
Anschlussmaße: 75 mm x 2 1/2" (75,18 mm)
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U, Dichtung aus EPDM
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 0.61 kg
Hersteller: Astore
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung der PVC-Verschraubung
D G DN PN L L1 Z G1 E O-Ring
75 2 1/2" (75,18 mm) 65 10 44 44 21 3 1/2" 120 75,6 x 3,5
Alle Maße sind in mm angegeben.
PN =maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Beschreibung

Auf einer Seite der PVC-Verschraubung befindet sich eine Klebemuffe und auf der anderen Seite eine Gewindemuffe (Innengewinde). Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworthgewinde. In die Klebemuffe kann ein PVC-Rohr eingeklebt werden. Auf der Gewindeseite kann ein Gewindefitting, am besten aus Kunststoff mit entsprechenden Außengewinde eingeschraubt werden. Für die Verklebung der Klebemuffe mit dem PVC-Rohr benötigen Sie zusätzlich PVC-U Kleber. Die Klebemuiffe ist nach innen angeschrägt, um ein einfaches Einstecken des Rohres zu ermöglichen.

Zum Abdichten wird zusätzlich ein Abdichtband oder ein Abdichtfaden benötigt, welcher um das Außengewinde des einzuschraubenden Fittings gewickelt wird. Beide Seiten der PVC-Verschraubung sind durch eine Überwurfmutter miteinander verbunden und können bei Bedarf voneinander getrennt werden. Eine Dichtung zwischen den beiden Muffenseiten dichtet diese ab. Aufgrund der EPDM-Dichtung nicht für den Transport von Ölen oder Dieselkraftstoffen geeignet.

Wichtig: Das Gewinde der Überwurfmutter ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser und Chlor
  • nicht geeignet für Öle und Dieselkraftstoffe
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
