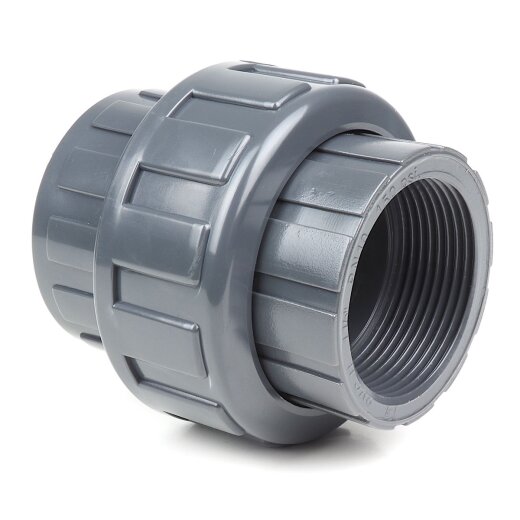

PVC-Verschraubung 2x Innengewinde 2 1/2" (75,18 mm)

PVC-Verschraubung mit beidseitigem Innengewinde, in das jeweils ein Fitting mit einem Außengewinde eingeschraubt wird. Zusätzlich lassen sich beide Seiten der Verschraubung über die Mutter voneinander trennen.
Innengewinde
25,49 €
inkl. 19% USt. , zzgl. Versand
  • 13 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: 2x Innengewinde (Rp)
Anschlussmaße: 2 1/2" (75,18 mm)
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U, Dichtung aus EPDM
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 0.62 kg
Hersteller: Astore
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung der PVC-Verschraubung
G DN PN L L1 Z G1 E O-Ring
2 1/2" (75,18 mm) 65 10 44 34 21 3 1/2" 120 75,6 x 5,3
Alle Maße sind in mm angegeben.
PN =maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Beschreibung

Auf beiden Seiten der PVC-Gewindeverschraubung befindet sich eine Gewindemuffe (Innengewinde), in die jeweils ein Fitting mit entsprechendem Außengewinde eingeschraubt werden kann. Hier sind Fittings aus Kunststoff, wie z. B. PVC-Fittings oder PE-Fittings sowie PP-Gewindefittings vorzuziehen, da Metallfittings das im Verhältnis weichere Gewinde der PVC-Verschraubung bei unsachgemäßer Anwendung beschädigen könnten. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworthgewinde.

Zum Abdichten der Gewinde benötigen Sie zusätzlich ein Gewindedichtmaterial wie z. B. Gewindedichtband. Beide Seiten der Kupplung sind mithilfe einer Überwurfmutter miteinander verschraubt und können voneinander getrennt werden. Zwischen den beiden Gewindemuffen befindet sich ein O-Ring aus Gummi, welcher die Verschraubung abdichtet. Aufgrund der EPDM-Dichtung nicht für den Transport von Ölen oder Dieselkraftstoffen geeignet.

Wichtig: Das Gewinde der Überwurfmutter ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser und Chlor
  • nicht geeignet für Öle und Dieselkraftstoffe
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
