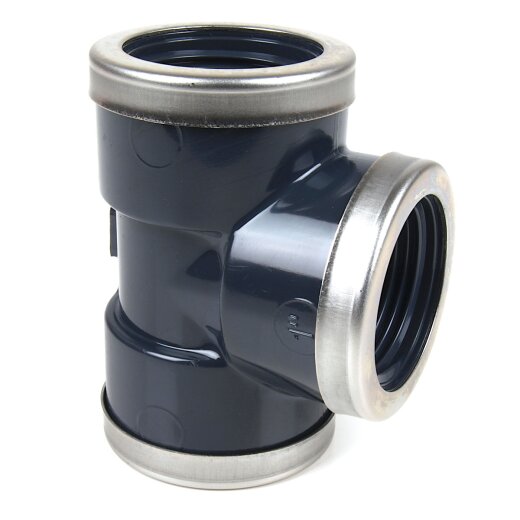

PVC T-Stück 90° 3x Innengewinde (verstärkt) 1" (33,25 mm)

T-Stück 90° mit drei Gewindemuffen. Alle Gewindeseiten haben den gleichen Innendurchmesser und sind mit einem Edelstahlring verstärkt.
Innengewinde
5,99 €
inkl. 19% USt. , zzgl. Versand
  • 6 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Innengewinde (Rp)
Anschlussmaße: 1" (33,25 mm)
Arbeitsdruck (PN): 16 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 0.122 kg
Hersteller: Plasson
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

technische Zeichnung des PVC T-Stücks
G DN PN L Z E
1" (33,25 mm) 25 16 21 15 46

Alle Maße sind in mm angegeben.
PN = Maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C

Beschreibung

PVC-T-Stück 90° mit drei verstärkten Innengewinden. Bei den Gewinden handelt es sich um das in der Wassertechnik standardmäßig zum Einsatz kommende Whitworthgewinde, welches eine einfache Kombination mit Gewindefittings aus anderen Materialien ermöglicht. So kann ein Übergang auf ein Metallrohr problemlos umgesetzt werden.

Die Gewinde müssen zusätzlich mit einem geeigneten Gewindedichtmaterial wie z. B. Teflondichtband abgedichtet werden. Die Verstärkungsringe sind auf die Muffenseiten aufgesteckt, bestehen aus Stahl und sollen ein Aufplatzen der Muffen verhindern. Gleichzeitig ermöglichen die verstärkten Gewinde den Einsatz des T-Stücks in Druckleitungen bis 16 bar.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
