Produktdaten
| Anschluss: | Innengewinde (Rp) |
|---|---|
| Anschlussmaße: | 3" (87,88 mm) |
| Arbeitsdruck (PN): | 10 bar |
| Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
| Material: | PVC-U |
| Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
| Artikelgewicht: | 3.935 kg |
| Hersteller: | Cepex |
| Eigenschaften der PVC-U Fittings | |

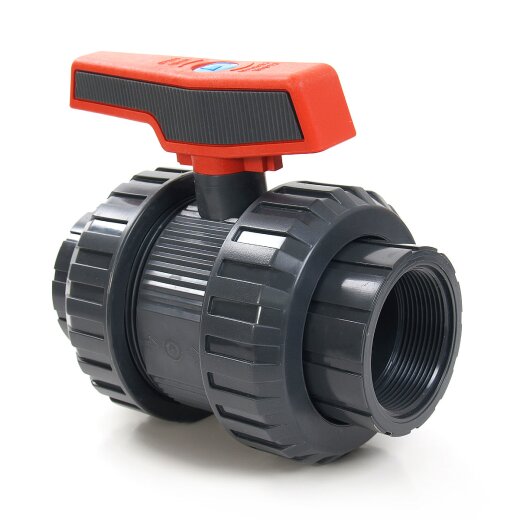

Der Kugelhahn besteht aus PVC-U (Hart-PVC) und besitzt zwei Innengewinde. Beide Gewindeseiten werden durch eine Überwurfmutter festgehalten, sodass der Körper (der Mittelteil) des Kugelhahnes im Nachhinein justiert werden kann. Zum Abdichten der Gewinde wird zusätzlich ein Abdichtband benötigt.
Gummierter Griff
Behalten Sie den Kugelhahn auch an nassen Tagen im Griff. Bester Komfort und beste Bedienung durch im Griff eingeschweißter und geriffelter Gummierung.
Angeschraubter Griff
Der Griff ist fest am Kugelhahn angeschraubt, um eine lange Haltbarkeit zu gewährleisten. Die Schraube ist zusätzlich durch eine Kunststoffkappe versiegelt.
Feststellbare Kugel
Die Kugel des Kugelhahns lässt sich bei Bedarf erneut feststellen oder aber auch lösen. Hierzu dient der Griff des Hahns gleichzeitig als Schlüssel.
Doppelte Schaftabdichtung
Zwei O-Ringe am Kugelhahnschaft sorgen für eine besonders gute und lange Dichtheit, sowie einer zusätzlichen Sicherheit, sollte eine Dichtung defekt sein.
Antiblock System
Das Antiblock-System verhindert, dass die Kugel im Hahn verkantet und nur ruckartig geöffnet und geschlossen werden kann. Hierzu werden die Kugeln des PVC-Kugelhahnes auf Hochglanz poliert. Der Kugelhahn dann sehr leicht und gleichmäßig geöffnet und geschlossen werden. Ein ruckartiges Öffnen und Schließen, welches zu einem Wasserhammer (Druckstoß) führen könnte, wird so vermieden.
Aufbau des Kugelhahns
| Nummer | Name | Material |
|---|---|---|
| 1 | Schaft | PVC-U |
| 2 | Kugel | PVC-U |
| 3 | Überwurfmutter | PVC-U |
| 4 | Griff | PP + GR + TPE |
| 5 | Anschluss (Klebemuffe) | PVC-U |
| 6 | Gleitring | HDPE |
| 7 | O-Ring | EPDM |
| 8 | Dämpfungsring | EPDM |
| 9 | O-Ring | EPDM |
| 10 | Körper | PVC-U |
| 11 | Verschluss | PVC-U |
| 12 | O-Ring | EPDM |
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser und Chlor (Dichtungen aus EPDM - nicht für Öle geeignet)
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
