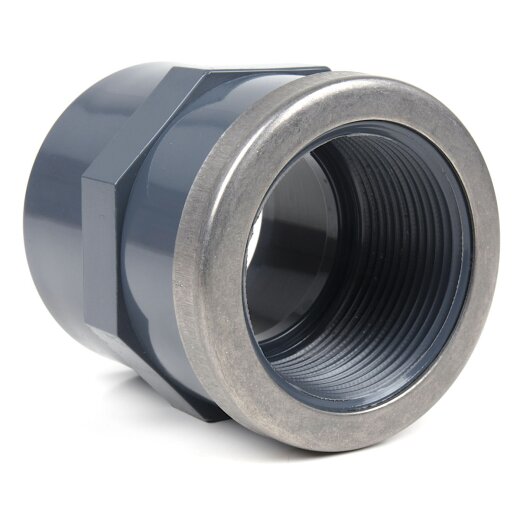

PVC-Gewindemuffe 1x Klebemuffe 90 mm, 1x Innengewinde (verstärkt) 3"

PVC-Übergangsmuffe mit einer Klebemuffe und einem Innengewinde. Das Innengewinde ist zusätzlich durch einen Edelstahlring verstärkt.
Klebemuffe x Innengewinde
26,49 €
inkl. 19% USt. , zzgl. Versand
  • 20 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen x Innengewinde (Rp)
Anschlussmaße: 90 mm x 3" (87,88 mm)
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 0.523 kg
Hersteller: Van de Lande
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

technische Zeichnung der PVC-Gewindemuffe
d1 d3 Z B D S PN
90 3" (87,88 mm) 3 51 36 114 10
Alle Maße sind in mm angegeben.
PN =maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Beschreibung

PVC-Übergangsmuffe mit einer Klebemuffe für PVC-Rohre und einem Innengewinde für Gewindefittings mit entsprechendem Außendurchmesser. So lassen sich Übergänge auf Rohrleitungen aus anderen Materialien herstellen. Das Innengewinde der PVC-Übergangsmuffe ist zusätzlich durch einen Metallring verstärkt, welcher Spannungen die durch eine zu feste Montage der Übergangsmuffe oder hohen Drücken auf der Gewindemuffe einwirken dämpft und so ein Aufplatzen des Gewindes vermeidet. Aufgrund des Metallrings kann die Übergangsmuffe auch für höhere Drücke als eine PVC-Übergangsmuffe ohne Verstärkungsring verwendet werden.

Zum Verkleben der Klebemuffe benötigen Sie zusätzlich PVC-Kleber. Zum Abdichten der Gewindeseite benötigen Sie zusätzlich ein geeignetes Gewindedichtmaterial wie z. B. PTFE-Dichtband. Die Übergangsmuffe ist mit einem Sechskant ausgestattet, welcher eine einfache Montage mithilfe eines Schraubenschlüssels ermöglicht. Die Klebeseite ist wie bei allen PVC-Klebefittings angeschrägt, um ein einfaches Verkleben zu ermöglichen. Der Ring besteht aus Edelstahl.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
