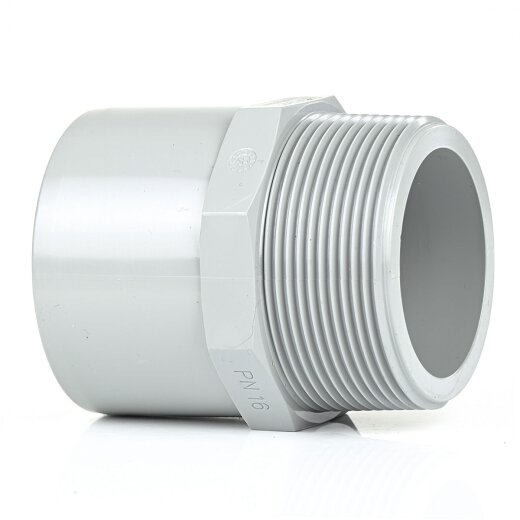

PVC-C Gewindestück Klebeseite x Außengewinde 40 mm/50 mm x 1 1/4" (41,91 mm)

Das PVC-C Gewindestück besitzt auf einer Seite eine Klebemuffe/Klebestutzen für die Verklebung mit PVC-C Rohren oder PVC-C Fittings und auf der anderen Seite ein Außengewinde, welches sich mit allen gängigen Gewinden in der Wassertechnik kombinieren lässt.

Klebemuffe / Klebestutzen x Außengewinde
12,99 €
inkl. 19% USt. , zzgl. Versand
  • 7 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen/Klebestutzen x Außengewinde (R)
Anschlussmaße: 40 mm/50 mm x 1 1/4" (41,91 mm)
Arbeitsdruck (PN): 16 bar
Temperatur: 0 bis 80 °C, kurz bis 95 °C
Material: PVC-C
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 0.08 kg
Hersteller: Van de Lande
Eigenschaften der PVC-C Fittings und Rohre

Technische Zeichnung

technische Zeichnung des PVC-C-Gewindestücks
d1 d2 d3 Z B C D S PN
40 50 1 1/4" 15,5 31 26,5 23 55 16
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar, bei einer Flüssigkeitstemperatur von 20 °C
Beschreibung

Das Gewindestück besitzt auf einer Seite eine Klebemuffe (Innendurchmesser) und gleichzeitig einen Klebestutzen (Außendurchmesser) und auf der anderen Seite ein Außengewinde. Die Klebeseite ermöglicht eine Verbindung mit einem PVC-C Rohr oder mit einer Klebemuffe eines anderen PVC-C Fittings. Auf die Gewindeseite kann ein Gewindefitting mit entsprechendem Innengewinde aufgeschraubt werden. Das Gewinde ermöglicht eine Verbindung mit anderen Kunststofffittings oder einen Übergang auf Metallrohre.

Für die Verklebung mit einem Rohr oder einem Fitting benötigen Sie zusätzlich PVC-C Kleber. Das Gewinde muss mit einem Gewindedichtband abgedichtet werden.

Zusatzinformationen

Häufige Fragen

PVC-C ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Beachten Sie allerdings, dass verschiedene PVC-C Fittings und Ventile auch zusätzlich aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-C Rohre, sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-C Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich PVC-C Kleber und gegebenenfalls PVC-C Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig. Die Verklebung erfolgt bei allen klebbaren Kunststoffrohrleitungen gleich.

Klebeanleitung für PVC-C Rohren und Fittings

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-C Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-C Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
