Produktdaten
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
G | DN | D | H | H1 | L(a) | E | L(1) |
---|---|---|---|---|---|---|---|
1" | 25 | 19,5 | 61 | 82 | 30 | 40,5 | 10 |
Alle Maße sind in mm angegeben.

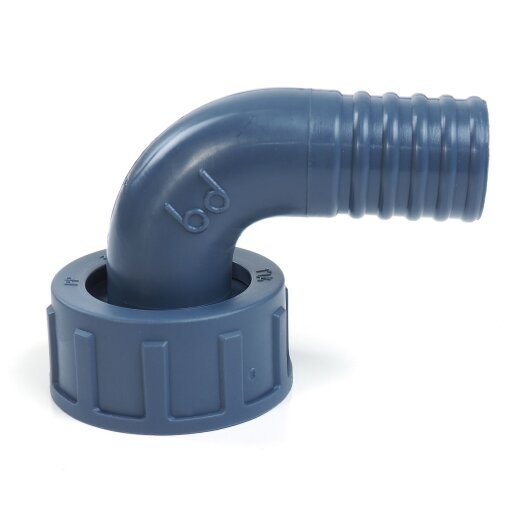

Winkelschlauchtülle aus PP (ein Kunststoff) mit einer frei beweglichen Überwurfmutter, welche eine einfache Montage der Schlauchtülle ermöglicht, ohne diese verdrehen zu müssen. Das Gewinde der Schlauchtülle ist mit einer Dichtung ausgeliefert und ist sofort einsatzbereit. Ein zusätzliches Abdichten des Gewindes ist nicht nötig. Der Winkel der Tülle beträgt 90°. Um den Schlauch sicher zu montieren, müssen Sie diesen zusätzlich mit einer Schlauchschelle befestigen. Die Rippen der Tülle verhindern ein Abrutschen des Schlauches. Die PP Winkelschlauchtülle eignet sich für alle Wasserschläuche.
Produkteigenschaften
- Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
- UV-beständig
- geringes Gewicht
- hohe Abriebfestigkeit
- physiologisch unbedenklich
Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen
