Produktdaten
| Anschluss: | Klemmmuffe x Innengewinde (Rp) x Klemmmuffe |
|---|---|
| Anschlussmaße: | 20 mm x 1/2" - 75 mm x 2 1/2" |
| Arbeitsdruck (PN): | 25 bar |
| Temperatur: | -20 C° - 110 C° (ohne Wasserdampf) |
| Material: | Messing CW617N (für Trinkwasserleitungen verwendbar) |
| Normen/Zulassungen: | DVGW, Gewinde: DIN EN 10226-1 (ISO 7/1) |
| Hersteller: | ITAP |
| Eigenschaften der Messing Klemmfittings | |

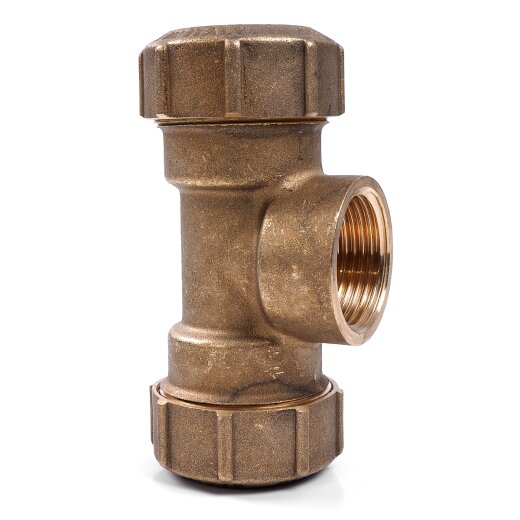

Messing T-Stück mit zwei Klemmmuffen für PE-Rohre und einem Innengewinde (mittlerer Anschluss). Die Rohre werden einfach in die Klemmmuffen des T-Stücks geschoben und festgeschraubt. Die Dichtung der Klemmverschraubung dichtet von außen ab. Der Klemmring besteht aus Edelstahl. Der mittlere Abzweig ist um 90° zu den äußeren, gegenüberliegenden Anschlussseiten geneigt.
Bei dem Innengewinde handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde nach ISO 7-1/EN 10226-1, welches mit Messing-Gewindefittings verschraubt werden kann. Durch das Standardgewinde ist aber auch eine Kombination mit Gewindefittings aus anderen Materialien, wie z. B. Edelstahlfittings möglich. Das Gewinde muss zusätzlich mit einem geeigneten Gewindedichtmaterial wie z. B. PTFE-Dichtband oder Dichthanf abgedichtet werden. Das PE T-Stück ist DVGW-geprüft und kann für Trinkwasser eingesetzt werden.
Produkteigenschaften
- rostfrei und korrosionsbeständig
- langlebig
- für Gas- und Wasserrrohre aus PE-LD und PE-HD
- Druckbereiche bis 25 bar
- DVGW-geprüft und für Trinkwasserleitungen zugelassen
- Temperaturbereich von -20 °C bis 110 °C (nur ohne Wasserdampf)
Die Messing-Klemmverschraubungen für PE-Rohre können sowohl oberirdisch, als auch unterirdisch verbaut werden und können für Druckbereiche bis 25 bar (bei flüssigen Medien) verwendet werden. Geeignet für den Transport von Frischwasser und Abwasser. Die Klemmverbinder werden einfach mit den PE-Rohren verklemmt und können zu einem späteren Zeitpunkt wieder gelöst werden. Nur für Kunststoffrohre aus Polyethylen (z. B. LDPE oder HDPE) geeignet.
Trinkwassertauglichkeit
Die Klemmfittings können für Trinkwasserleitungen verwendet werden und sind vom DVGW zertifiziert. Die Klemmfittings bestehen aus CW617N Messing und erfüllen somit die Trinkwasserverordnung 50930-6.
Wie bei allen Messingfittings ist eine Verwendung zur Förderung von Salzwasser oder chlorhaltigem Wasser (Poolbereich) nicht zu empfehlen, da diese das Messing zersetzen können. Man spricht von einer Entzinkung des Messings, bei der das Zink aus dem Messing herausgelöst und ausgespült wird, während ein poröser Kupferschwamm zurückbleibt. Verwenden Sie alternativ PE-Rohrverschraubungen aus Kunststoff.
Aufbau
| Nummer | Bezeichnung | Material |
| 1 | Körper | CW617N Messing |
| 2 | Überwurfmutter | CW617N Messing |
| 3 | O-Ring | Elastomer |
| 4 | O-Ringhalter | Edelstahl AISI 304 |
| 5 | Klemmring | vernickeltes CW617N Messing |
Montageanleitung
PE-Rohr rechtwinklig abschneiden und entgraten (gegebenenfalls Anfasen (Anschrägen)). Entfernen Sie anschließend die Überwurfmutter sowie den Klemmring und den O-Ring. Häufig reicht ein Lösen der Mutter bereits aus, um das Rohrende durch den Klemmring zu schieben.
Schieben Sie zuerst die Überwurfmutter, dann den Klemmring, anschließend den Stützring für die O-Ringdichtung und anschließend den O-Ring auf das Rohrende.
Schieben Sie das Rohrende in das Fitting und Schrauben Sie anschließend die Überwurfmutter erst mit der Hand und anschließend mit einem Montageschlüssel fest.
