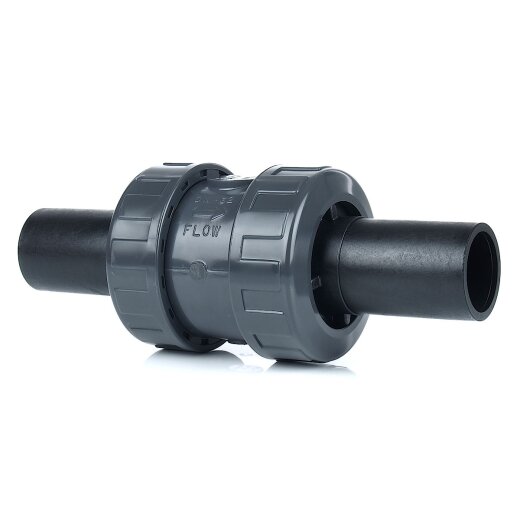

PVC-Rückschlagventil 2x PE100 Schweißstutzen 32 mm

Rückschlagventil aus PVC-U mit Schweißstutzen aus PE100 für Elektro-, Stumpf und Spiegelschweißverbindungen. In jeder Position selbstchließend, mittels einer Stahlfeder.

Schweißstutzen
22,90 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: 2x PE100 Schweißstutzen
Anschlussmaße: 32 mm
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U, Dichtungen aus EPDM, Schweißstutzen aus PE 100 (PE-HD), Feder aus Edelstahl
Typ: Kugel oder Edelstahlfeder
Artikelgewicht: 0.371 kg
Hersteller: Cepex
Beschreibung

PVC-Rückschlagventil mit beidseitigem Schweißstutzen aus PE100 zum Anschweißen von PE-Elektroschweißfittings oder Spiegel- und Stumpfschweißfittings, welche ebenfalls aus PE100 gefertigt sind. Alternativ können die Schweißstutzen mit PE-Klemmverschraubungen verklemmt werden.

Das Rückschlagventil ist nicht DVGW-geprüft. Als Schließmechanismus kommt eine Edelstahlfeder zum Einsatz. Die Edelstahlfeder eignet sich nicht für chlor- und salzwasserhaltige Flüssigkeiten. Das Rückschlagventil kann in jeder beliebigen Position verarbeitet werden.

Druckverlust in Abhängigkeit der Fördermenge

A = Durchflussmenge in m³/h
B = Druckverlust in bar

20 mm
1/2"
A 0,44 0,92 1,60 2,05 2,48 3,10 3,53 - -
B 0,34 0,58 0,19 0,18 0,22 0,30 0,35 - -
25 mm
3/4"
A 0,54 1,06 1,65 2,18 3,21 3,91 4,32 - -
B 0,17 0,22 0,15 0,18 0,29 0,38 0,44 - -
32 mm
1"
A 0,35 1,13 1,62 2,02 2,59 3,07 3,51 4,20 -
B 0,13 0,18 0,15 0,14 0,14 0,15 0,16 0,20 -
40 mm
1 1/4"
A 3,15 5,20 7,35 9,38 12,17 15,05 - - -
B 0,13 0,12 0,16 0,21 0,31 0,43 - - -
75 mm
2 1/2"
A 50,00 44,20 36,50 30,90 25,50 20,35 12,30 6,27 -
B 0,40 0,29 0,23 0,20 0,15 0,12 0,11 0,11 -

Öffnungsdruck

Größe des
Ventils
Mindestdruck
bar
Maximaler Druck
bar
3/8" 0,11 0,19
3/4" 0,035 0,067
1" 0,042 0,077
1 1/4" 0,038 0,069
1 1/2" 0,063 0,088
2" 0,038 0,060
2 1/2" 0,031 0,060
3" 0,025 0,060

Mindestdruck = Mindestdruck um das Ventil zu öffnen

Maximaler Druck = Druck, bei dem das Ventil komplett geöffnet ist

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch Einsetzbar
