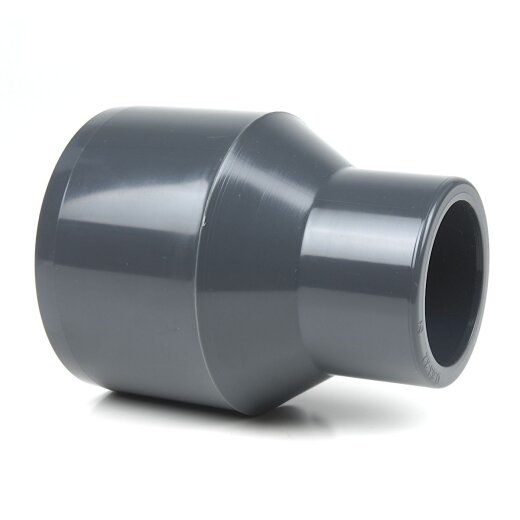

PVC-Reduziermuffe 63 mm/75 mm, reduziert auf 50 mm

Mit der PVC-Reduziermuffe lässt sich entweder ein PVC-Rohr von einer Größe auf eine andere Größe oder die Muffe eines PVC-Fittings auf eine andere Rohrgröße reduzieren.

Klebemuffe / Klebestutzen x Klebemuffe (reduziert)
5,49 €
inkl. 19% USt. , zzgl. Versand
  • 39 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen/Klebestutzen x Klebemuffen
Anschlussmaße: 63 mm/75 mm x 50 mm
Arbeitsdruck (PN): 16 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 0.162 kg
Hersteller: Cepex
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

technische Zeichnung der Reduziermuffe
D E d DN PN L L1 Z F
75 63 50 40 16 44 31 62 61
Alle Maße sind in mm angegeben.
PN =maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Beschreibung

Die Reduziermuffe besitzt auf einer Seite eine Klebemuffe und einen Klebestutzen, kann also auf ein PVC-Rohr oder in eine Klebemuffe eines anderen PVC-Klebefittings eingeklebt werden und auf der anderen Seite eine Klebemuffe, in die ein PVC-Rohr eingeklebt werden kann. Um eine hohe Strömungsgeschwindigkeit des hindurchfließenden Mediums (z. B. Wasser) zu erhalten, ist die Reduziermuffe trichterförmig aufgebaut und läuft spitz zu. Um die PVC-Reduziermuffe zu verkleben benötigen Sie zusätzlich PVC-Kleber. Die Muffenseiten sowie die Stutzenseite besitzen angeschrägte/angefaste Kanten, um ein einfaches Verkleben zu ermöglichen.

Reduzierung eines PVC-Rohres

Auf beiden Seiten der Reduziermuffe kann ein PVC-Rohr eingeklebt werden. So können PVC-Rohre unterschiedlicher Dimensionen miteinander verklebt werden. Im Inneren der Reduziermuffe befindet sich ein Anschlag, welcher verhindert, dass das dünnere Rohr hindurchgeschoben werden kann.

Reduzierung einer Klebemuffe

Zur Reduzierung einer Klebemuffe eines anderen PVC-Fittings wird die Reduziermuffe mit der breiten Seite in die zu reduzierende Klebemuffe eingeklebt. Reduziert wird immer auf ein PVC-Rohr. Das heißt, in die schmale Seite der Reduziermuffe wird ein PVC-Rohr eingeklebt. Alternativ kann auch eine PVC-Reduktion verwendet werden.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
