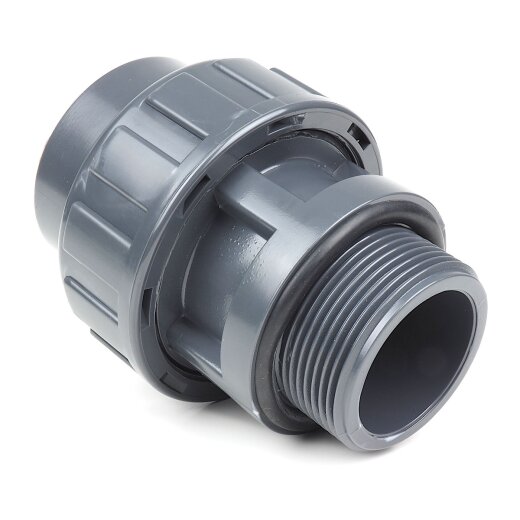

PVC-Kupplung für Pumpen Klebemuffe 40 mm, Außengewinde 1 1/4" (41,91 mm)

PVC-Kupplung mit einem Außengewinde, auf das ein Fitting aufgeschraubt werden kann und einer Klebemuffe, in dass ein PVC-Fitting oder Rohr eingeklebt werden kann. Auf der Gewindeseite befindet sich eine Dichtung, sodass kein Dichtmaterial benötigt wird.
Klebemuffe x Außengewinde
11,49 €
inkl. 19% USt. , zzgl. Versand
  • 24 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen x Außengewinde (R)
Anschlussmaße: 40 mm x 1 1/4" (41,91 mm)
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U, Dichtung aus EPDM
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 0.201 kg
Hersteller: Van de Lande
Eigenschaften der PVC-U Fittings und Rohre

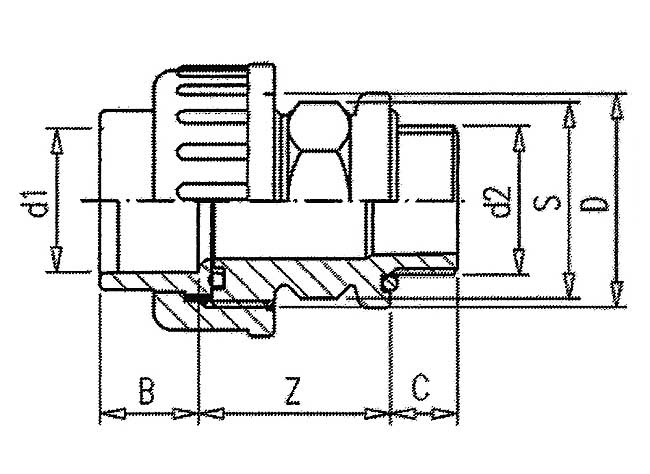

Technische Zeichnung

Technische Zeichnung der PVC-Verschraubung
d1 d2 Z B L C D S PN
40 1 1/4" (41,91 mm) 48 26 15 2" 46 10
Alle Maße sind in mm angegeben.
PN =maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Beschreibung

Die PVC-Verschraubung besitzt auf einer Seite eine Klebemuffe, in die ein PVC-Rohr eingeklebt werden kann und auf der anderen Seite ein Außengewinde, auf dass ein Fitting mit entsprechendem Innengewinde aufgeschraubt werden kann. Die Verwendung von Kunststofffittings ist dabei vorzuziehen, um eine Beschädigung des Gewindes zu vermeiden. Zum Verkleben der Klebemuffe wird ein PVC-Kleber benötigt. Die Gewindeseite ist mit einem O-Ring ausgestattet, sodass kein weiteres Dichtmaterial von Nöten ist.

Dank des Gummirings kann die Verschraubung sofort in jedes beliebige Gewinde eingeschraubt werden und dichtet selbstständig ab. Ideal für verschiedene Wasserpumpen mit entsprechendem Gewinde an der Saug- oder Druckseite geeignet. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworthgewinde. Aufgrund der EPDM-Dichtung nicht für den Transport von Ölen oder Dieselkraftstoffen geeignet.

Wichtig: Das Gewinde der Überwurfmutter ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser und Chlor
  • nicht geeignet für Öle und Dieselkraftstoffe
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
