Produktdaten
| Anschluss: | PE-Klemmverschraubung |
|---|---|
| Anschlussmaße: | 40 mm |
| Arbeitsdruck (PN): | 10 bar |
| Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
| Material: | Körper aus PVC-U, Dichtungen aus EPDM, PE-Verschraubung aus PP |
| Artikelgewicht: | 1.164 kg |
| Hersteller: | Cepex |
| Eigenschaften der PVC-U Fittings | |

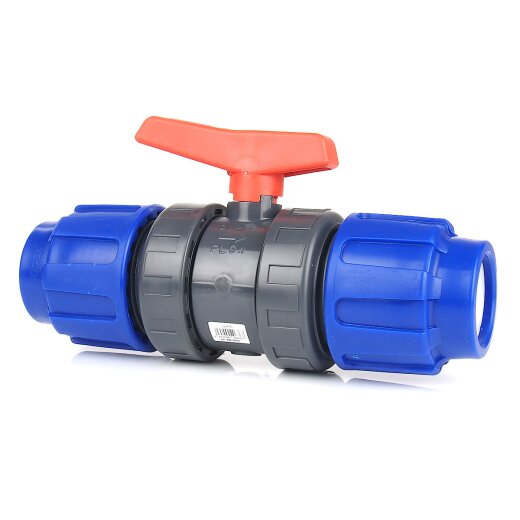

PVC-Kugelhahn mit zwei PE-Klemmmuffen zum Verschrauben von PE-Rohren. Die PE-Rohre werden einfach in die Klemmmuffen eingeschoben und verschraubt. Beide Anschlussseiten sind über eine Überwurfmutter mit dem Körper des Ventils verschraubt und können bei Bedarf entfernt werden.
Der Kugelhahn besteht aus PVC-U, einem weichmacherfreiem Hart-PVC, welches hohe Beständigkeiten gegen diverse Säuren, Salzwasser und chlorhaltiges Wasser besitzt, weshalb sich Kugelhähne aus PVC-U bereits lange in der chemischen Prozessindustrie und der Schwimmbadtechnik, sowie im privaten Bereich im Poolbau und der Aquaristik (auch Meerwasseraquaristik) etabliert haben.
Die Kugel ist besonders leichtgängig und lässt sich aufgrund des Antiblocksystems gleichmäßig öffnen und schließen. Der Griff ist mit einer Schraube fest am doppelt abgedichteten Schaft des Hahns angeschraubt. Die Kugel ist durch ein Ausspülen gesichert (verschraubt).
Doppelte Schaftabdichtung
Zwei O-Ringe am Kugelhahnschaft sorgen für eine besonders gute und lange Dichtheit, sowie einer zusätzlichen Sicherheit, sollte eine Dichtung defekt sein.
Angeschraubter Griff
Der Griff ist fest am Kugelhahn angeschraubt, um eine lange Haltbarkeit zu gewährleisten. Die Schraube ist zusätzlich durch eine Kunststoffkappe versiegelt.
Antiblock System
Das Antiblock-System verhindert, dass die Kugel im Hahn verkantet und nur ruckartig geöffnet und geschlossen werden kann. Hierzu werden die Kugeln des PVC-Kugelhahnes auf Hochglanz poliert. Der Kugelhahn dann sehr leicht und gleichmäßig geöffnet und geschlossen werden. Ein ruckartiges Öffnen und Schließen, welches zu einem Wasserhammer (Druckstoß) und einer Beschädigung der Armatur führen könnte, wird so vermieden.
Aufbau des Kugelhahns
| Nummer | Name | Material |
|---|---|---|
| 1 | Schaft | PVC-U |
| 2 | Kugel | PVC-U |
| 3 | Überwurfmutter | PVC-U |
| 4 | Griff | PP + GR + TPE |
| 5 | Anschluss | PE |
| 6 | Gleitring | HDPE |
| 7 | O-Ring | EPDM |
| 8 | Dämpfungsring | EPDM |
| 9 | O-Ring | EPDM |
| 10 | O-Ring | EPDM |
| 11 | Schlüssel | EPDM |
| 12 | Körper | PVC-U |
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
