Produktdaten
| Anschluss: | Schlauchtüllen |
|---|---|
| Anschlussmaße: | 18 mm |
| Arbeitsdruck (PN): | 10 bar |
| Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
| Material: | PVC-U |
| Artikelgewicht: | 0.18 kg |
| Hersteller: | Cepex |
| Eigenschaften der PVC-U Fittings | |

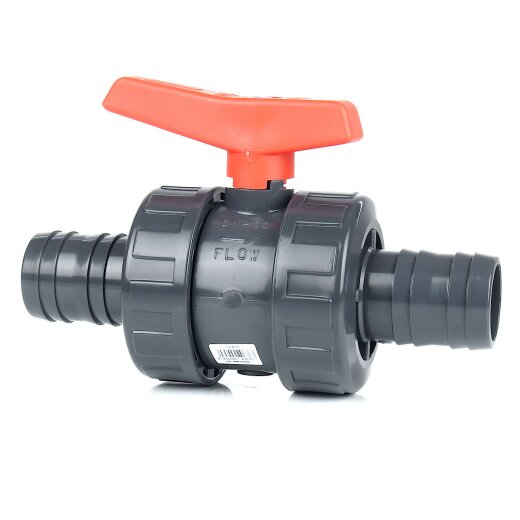

PVC-Kugelhahn mit zwei Schlauchtüllen zur direkten Montage an Schläuchen. Ideal für den Einsatz mit größeren Spiral- und Teichschläuchen in der Bewässerungstechnik, dem Poolbau und dem Teichbau. Zur Befestigung der Schläuche werden zusätzlich Schlauchschellen benötigt. Der Griff des Absperrhahnes ist mithilfe einer Schraube fest mit diesem verbunden, sodass dieser nicht abfallen kann. Die Schlauchtüllen sind mithilfe einer Überwurfmutter mit dem Kugelhahn verschraubt und können bei Bedarf entfernt werden.
Die Kugel kann zu einem späteren Zeitpunkt erneut festgestellt werden, sollte dies von Nöten sein. Hierzu dient der Griff des Kugelhahns gleichzeitig als Schlüssel.
Doppelte Schaftabdichtung
Zwei O-Ringe am Kugelhahnschaft sorgen für eine besonders gute und lange Dichtheit, sowie einer zusätzlichen Sicherheit, sollte eine Dichtung defekt sein.
Angeschraubter Griff
Der Griff ist fest am Kugelhahn angeschraubt, um eine lange Haltbarkeit zu gewährleisten. Die Schraube ist zusätzlich durch eine Kunststoffkappe versiegelt.
Antiblock System
Das Antiblock-System verhindert, dass die Kugel im Hahn verkantet und nur ruckartig geöffnet und geschlossen werden kann. Hierzu werden die Kugeln des PVC-Kugelhahnes auf Hochglanz poliert. Der Kugelhahn dann sehr leicht und gleichmäßig geöffnet und geschlossen werden. Ein ruckartiges Öffnen und Schließen, welches zu einem Wasserhammer (Druckstoß) und einer Beschädigung der Armatur führen könnte, wird so vermieden.
Aufbau des Kugelhahns
| Nummer | Name | Material |
|---|---|---|
| 1 | Schaft | PVC-U |
| 2 | Kugel | PVC-U |
| 3 | Überwurfmutter | PVC-U |
| 4 | Griff | PP + GR + TPE |
| 5 | Schlauchtülle | PVC-U |
| 6 | Gleitring | HDPE |
| 7 | O-Ring | EPDM |
| 8 | Dämpfungsring | EPDM |
| 9 | O-Ring | EPDM |
| 10 | O-Ring | EPDM |
| 11 | Schlüssel | EPDM |
| 12 | Körper | PVC-U |
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
