Produktdaten
Anschluss: | Klebemuffen x Flansch |
---|---|
Anschlussmaße: | 140 mm x DN 125 |
DN: | DN 125 |
Lochdurchmesser: | 22 mm |
Arbeitsdruck (PN): | 10 bar |
Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
Material: | PVC-U |
Artikelgewicht: | 4.77 kg |
Hersteller: | Cepex |
Eigenschaften der PVC-U Fittings und Rohre |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
![technische Zeichnung des Flanschsets](/bilder/Artikelbeschreibungen/technische-zeichnungen/pvc-flansch/flanschkupplungzeik.jpg)
D | DN | PN | L |
---|---|---|---|
140 | 125 | 16 | 166 |
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

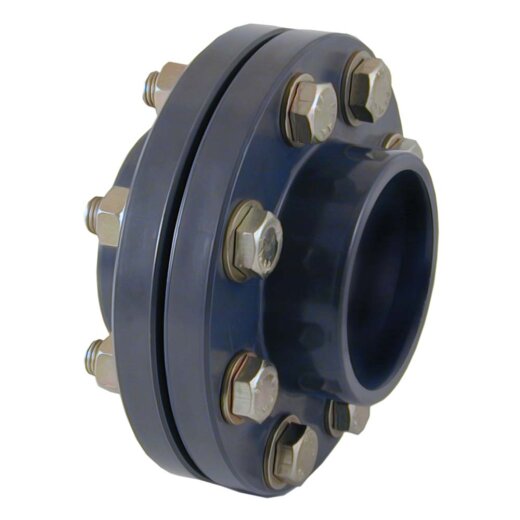

Die Flanschkupplung besteht aus zwei Festflanschen (Flansch und Bundbuchse aus einem Stück), einer Flachdichtung und einem kompletten Schraubensatz. Auf beiden Seiten befinden sich Klebemuffen in die PVC-U Rohre eingeklebt werden. Für die Verklebung wird PVC-Kleber benötigt. Die Muffenkannten sind nach innen angeschrägt, um eine einfache Montage der Rohre zu gewährleisten.
Aufbau
Nummer | Name | Material |
---|---|---|
1 | Festflansch | PVC-U |
2 | Flachdichtung | EVA |
3 | Schraube DIN 931 | V2A Stahl, Oberfläche verzinkt |
4 | Unterlegscheibe DIN 125-A | V2A Stahl, Oberfläche verzinkt |
5 | Mutter DIN 934 | V2A Stahl, Oberfläche verzinkt |
![Explosionszeichnung des Flanschsets](/bilder/Artikelbeschreibungen/technische-zeichnungen/pvc-flansch/festflanschset-explosion.jpg)
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
