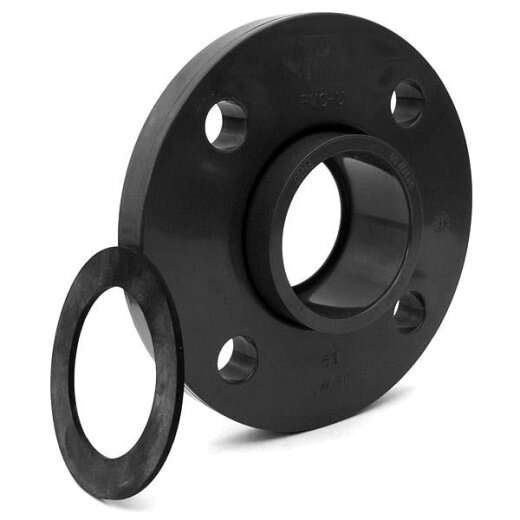

PVC Flansch mit Dichtung und Bundbuchse 16 mm (DN 10)

Klebemuffe
7,16 €
inkl. 19% USt. , zzgl. Versand
  • 6 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen x Flansch
Anschlussmaße: 16 mm x DN 10
DN: DN 10
Lochkreis: 60 mm
Anzahl Löcher: 4
Lochdurchmesser: 16 mm
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U, Dichtung aus EPDM
Artikelgewicht: 0.071 kg
Hersteller: Effast
Eigenschaften der PVC-U Fittings und Rohre
Beschreibung

PVC-Flanschset, bestehend aus einem losen PVC-Flansch, einer PVC-Bundbuchse mit Klebemuffe für PVC-Druckrohre und einer Dichtung aus EVA (harter Gummi). Die Bundbuchse ist gerillt. Die Klebemuffe der Bundbuchse ist nach innen angeschrägt, um ein einfaches Einkleben des PVC-Rohres zu gewährleisten. Für die Verklebung benötigen Sie zusätzlich PVC-Kleber. Der Einsatzbereich des Flanschsets liegt je nach Größe bei bis zu 16 bar.

Geeignet für verschiedene Flüssigkeiten in Druck- und Saugleitungen. PVC-U und EVA sind beständig gegen Öle, Wasser, Salzwasser und Chlorwasser, wodurch ein Einsatz in Poolanlagen und der Schwimmbadtechnik möglich ist.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch Einsetzbar

Auswahl der Schraubengrößen

Für die Verschraubung von zwei Flanschen benötigen Sie zusätzlich Flanschschrauben, welche je nach Flanschgröße unterschiedlich lang sind. Die folgenden Tabellen sollen Ihnen bei der Auswahl der benötigten Schrauben helfen. Eine ausführlichere Liste finden Sie unter: Auswahltabelle der Schraubengrößen für verschiedene Flanschverbindungen

zwei lose Flansche
Flanschgröße Schraubengröße
Ø x Länge (mm)		 benötigte
Menge		 Artikel
20 mm/25 mm M12 x 60 4 16061-0
32 mm M12 x 60 4 16061-0
40 mm M16 x 70 4 02437-0
50 mm M16 x 70 4 02437-0
63 mm M16 x 70 4 02437-0
75 mm M16 x 80 4 02438-0
90 mm M16 x 90 8 02439-0
110 mm M16 x 90 8 02439-0
125 mm M16 x 100 8 nicht im Sortiment
140 mm M16 x 100 8 nicht im Sortiment
160 mm M16 x 110 8 nicht im Sortiment
200 mm M20 x 120 8 nicht im Sortiment
Absperrklappe zwischen zwei losen Flanschen
Flanschgröße Schraubengröße
Ø x Länge (mm)		 benötigte
Menge		 Artikel
63 mm M16 x 120 4 02440-0
75 mm M16 x 140 4 02442-0
90 mm M16 x 150 8 02443-0
110 mm M16 x 160 8 02444-0
125 mm M16 x 170 8 02445-0
140 mm M16 x 170 8 02445-0
160 mm M20 x 200 8 20263-0
200 mm M20 x 210 8 02451-0
Rückschlagklappe zwischen zwei losen Flanschen
Flanschgröße Schraubengröße
Ø x Länge (mm)		 benötigte
Menge		 Artikel
75 mm M16 x 120 4 02440-0
90 mm M16 x 150 8 02443-0
110 mm M16 x 120 8 02440-0
125 mm M16 x 130 8 02441-0
140 mm M16 x 130 8 02441-0
160 mm M20 x 160 8 02448-0
200 mm M20 x 160 8 02448-0

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
