Produktdaten
Anschluss: | Klebemuffen/Klebestutzen x Außengewinde (G) |
---|---|
Anschlussmaße: | 32 mm / 40 mm x 1 1/4" (41,91 mm) |
Arbeitsdruck (PN): | 10 bar |
Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
Material: | PVC-U |
Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
Artikelgewicht: | 0.112 kg |
Hersteller: | Van de Lande |
Eigenschaften der PVC-U Fittings und Rohre |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
d1 | d2 | d3 | Z1 | Z2 | B | C | D | S |
---|---|---|---|---|---|---|---|---|
32 | 40 | 1 1/4" (41,9 mm) | 17 | 0-26 | 22 | 26 | 49 | 50 |

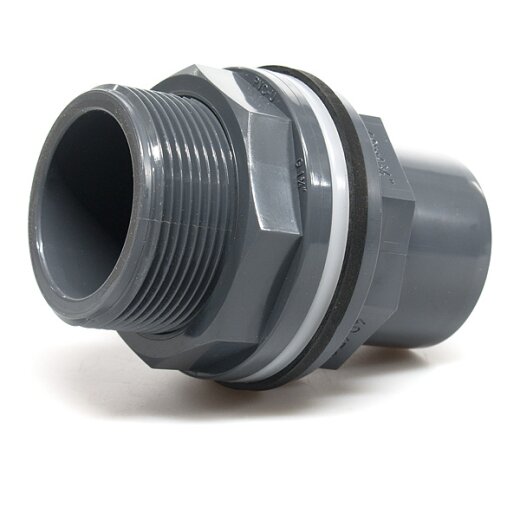

Die PVC-Tankdurchführung wird verwendet, um an Fässern, Regentonnen Aquarien, Zisternen und anderen Wassertanks einen Ablauf anzubringen oder einfach nur um ein PVC-Rohr durch eine Wand zu verlegen. Ideal auch als Aquariumdurchführung für Meerwasseraquarien. Da die komplette Tankurchführung aus PVC besteht, können auch andere PVC-Fittings und Rohre mit ihr verklebt werden. Die Klebeseite besteht aus einem Klebestutzen und einer Klebemuffe. Der Klebestutzen ist so konzipiert, dass der äußere, Durchmesser dem Innendurchmesser anderer PVC-Klebefittings entspricht und der innere Durchmesser dem Außendurchmesser von PVC-Rohren.
Die PVC-Tankdurchführung besteht aus vier Teilen. Die Durchführung, eine Dichtung eine Überwurfmutter und ein Gleitring als Unterlegscheibe für die Mutter, damit diese einfacher verschraubt werden kann. Die Dirchtung muss sich beim Einsetzen in eine Wand auf der Klebeseite befinden, da die Tankdurchführung nur so abdichten kann.
PVC-U eignet sich für den Einsatz in Wasser, Salzwasser (Meerwasser), im Poolbereich, und andere Anwendungen für einen Temperaturbereich von 0 - 45 C° (kurz auch bis 60 C°). Nicht für Lösemittel und Benzin verwendbar. Aufgrund der EPDM-Dichtung sollte ebenfalls kein Einsatz in Ölbehältern oder Dieselkraftstofftanks erfolgen.
Für die Verklebung der Tankdurchführung benötigen Sie zusätzlich PVC-Kleber und Reiniger. Wir bieten diese PVC-Durchführung auch mit einem Klemmflansch an. Bei dieser wird das PVC-Rohr mit einer Quetschverbindung festgehalten und kann bei Bedarf wieder entfernt werden.
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
