Produktdaten
Anschluss: | Klebemuffen |
---|---|
Anschlussmaße: | 63 mm |
Arbeitsdruck (PN): | 16 bar |
Temperatur: | 0 bis 80 °C, kurz bis 95 °C |
Material: | PVC-C |
Hersteller: | Van de Lande |
Eigenschaften der PVC-C Fittings und Rohre |
Technische Zeichnung
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
![technische Zeichnung der PVC-Klebemuffe](/bilder/Artikelbeschreibungen/technische-zeichnungen/pvc-muffen/PVC-Muffe-vdlzeichk.jpg)
d | Z | B | PN |
---|---|---|---|
20 | 3 | 16 | 16 |
PN =maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

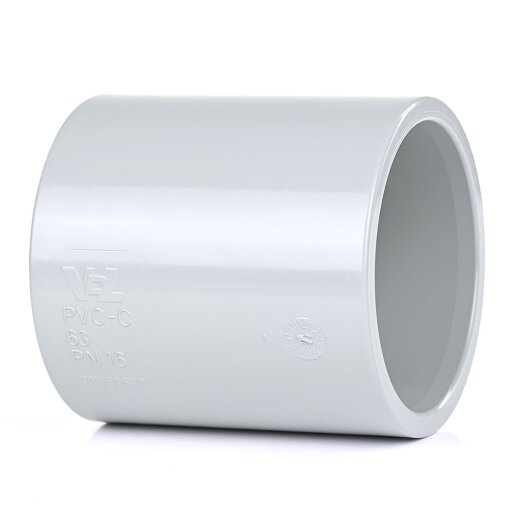

PVC-C Klebemuffe/PVC-C Rohrmuffe mit beidseitiger Klebemuffe für PVC-C Rohre. Die PVC-C Rohre werden einfach in die Klebemuffen eingeklebt. Für die Verklebung benötigen Sie zusätzlich PVC-C Kleber. Die PVC-C Klebemuffe stellt die einfachste und am häufigsten verwendete Verbindungsmöglichkeit zwischen zwei PVC-C Rohren dar. Diese Art der Verbindung kann nicht mehr getrennt werden. Die Kanten der Klebemuffen sind nach innen angeschrägt, um ein einfaches Verkleben zu ermöglichen. Zwischen den Muffenseiten befindet sich ein Steg, damit die Rohre nicht hindurchgeschoben werden können.
Produkteigenschaften
- Temperaturbereich von 0 °C bis +80 °C, kurz 95 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
