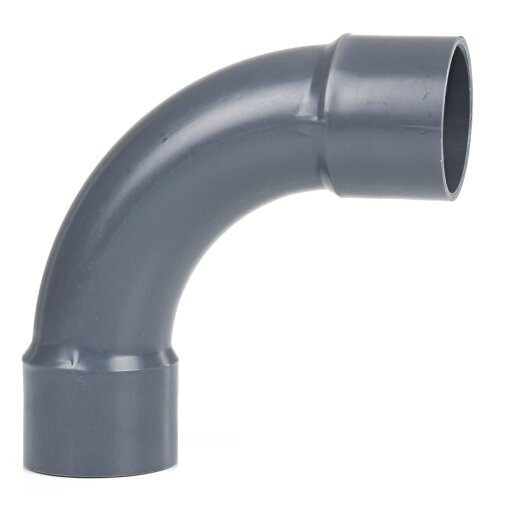

PVC-Bogen 90° 250 mm

PVC-Bogen 90° mit zwei Klebemuffen, in die ein PVC-Rohr oder PVC-Fitting mit einem entsprechenden Klebestutzen und Außendurchmesser eingeklebt werden kann.
Klebemuffen
299,00 €
inkl. 19% USt. , frachtfreie Lieferung
  • Lieferzeit: 4 - 5 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen
Anschlussmaße: 250 mm
Arbeitsdruck (PN): 12,5 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 15.2 kg
Hersteller: Van de Lande
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung des Bogens.
d Z B (max. tol. +15%) PN
250 390 151 12,5
Alle Maße sind in mm angegeben.
PN = Nenndruck (Maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C)
Beschreibung

PVC-Bogen 90° haben im Vergleich zu PVC-Winkeln einen wesentlich geringeren Widerstand gegenüber hindurchströmenden Flüssigkeiten, wie etwa Wasser, da eine Wirbelbildung aufgrund des größeren Radius des Bogens weitestgehend reduziert wird und somit ein gleichmäßigerer Flüssigkeitsstrom erhalten bleibt. Der Vorteil ist eine geringer benötigte Pumpenleistung bei gleicher Durchflussmenge, welche für die größere Bauform im Vergleich zu einem PVC-Winkel spricht.

Alle PVC-Bogen sind für einen maximalen Druck von 10 oder 16 Bar (bei 20 °C Flüssigkeitstemperatur) ausgelegt. Genauere Informationen über den maximalen Druckwiderstand können Sie den Detailbeschreibungen der jeweiligen PVC-Bogen entnehmen. Bei höheren Temperaturen sinkt der Druckwiederstand. Wie alle PVC-U Fittings (Hart-PVC), sind auch die PVC-Bogen nicht für die Drucklufttechnik zu verwenden, können aber für Sauganlagen im geringen Druckbereich eingesetzt werden..

Der PVC-Bogen besitzt zwei Klebemuffen, in die jeweils ein PVC-U Rohr eingeklebt werden kann. Die Muffenseiten sind um 90° zueinander geneigt. Für die Verklebung der Klebemuffen mit PVC-Rohr benötigen Sie zusätzlich PVC-U Kleber.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
