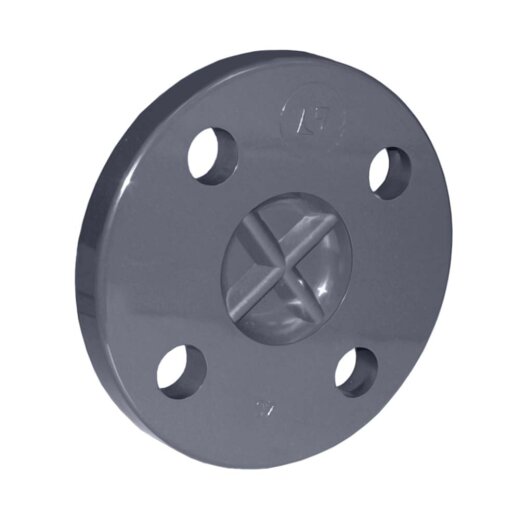

PVC-Blindflansch DN 125 (140 mm), 16 bar

Flanschgröße
58,99 €
inkl. 19% USt. , frachtfreie Lieferung
  • 3 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

DN: DN 125
Lochkreis: 210 mm
Anzahl Löcher: 8
Lochdurchmesser: 22 mm
Arbeitsdruck (PN): 16 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 1.1 kg
Hersteller: Cepex
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung des PVC-Blindflansches
D DN PN H A K F
140 125 16 26 250 210 18 (8x)

Alle Maße sind in mm angegeben.
PN = Maximaler Betriebsdruck in bar bei 20 °C Flüssigkeitstemperatur.

Beschreibung

Blindflansch aus PVC-U zum Verschließen von offenen Flanschenden. Geeignet für Druckbereiche von bis zu 16 bar (je nach Größe). Der Blindflansch kann mit allen PN 10/PN 16 Flanschen verbunden werden. Siehe hierzu auch: Kombinationsmöglichkeiten von Flanschen. Die Auflagefläche für die Flanschdichtung ist gerillt, sodass eine bestmögliche Abdichtung gegeben ist.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch Einsetzbar

Auswahl der Schraubengrößen

Für die Verschraubung von zwei Flanschen benötigen Sie zusätzlich Flanschschrauben, welche je nach Flanschgröße unterschiedlich lang sind. Die folgenden Tabellen sollen Ihnen bei der Auswahl der benötigten Schrauben helfen. Eine ausführlichere Liste finden Sie unter: Auswahltabelle der Schraubengrößen für verschiedene Flanschverbindungen

zwei Festflansche
Flanschgröße Schraubengröße
Ø x Länge (mm)		 benötigte
Menge		 Artikel
20 mm/25 mm M12 x 60 4 16061-0
32 mm M12 x 60 4 16061-0
40 mm M16 x 70 4 02437-0
50 mm M16 x 70 4 02437-0
63 mm M16 x 70 4 02437-0
75 mm M16 x 70 4 02437-0
90 mm M16 x 70 8 02437-0
110 mm M16 x 80 8 02438-0
125 mm M16 x 80 8 02438-0
140 mm M16 x 90 8 02439-0
160 mm M20 x 90 8 02446-0
200 mm M20 x 110 8 02448
225 mm M20 x 110 8 02448
Absperrklappe zwischen zwei Festflanschen
Flanschgröße Schraubengröße
Ø x Länge (mm)		 benötigte
Menge		 Artikel
63 mm M16 x 120 4 02440-0
75 mm M16 x 120 4 02440-0
90 mm M16 x 130 8 02441-0
110 mm M16 x 130 8 02441-0
125 mm M16 x 140 8 02442-0
140 mm M16 x 150 8 02443-0
160 mm M20 x 160 8 02448-0
200 mm M20 x 180 8 02449-0
225 mm M20 x 190 8 02450-0

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
