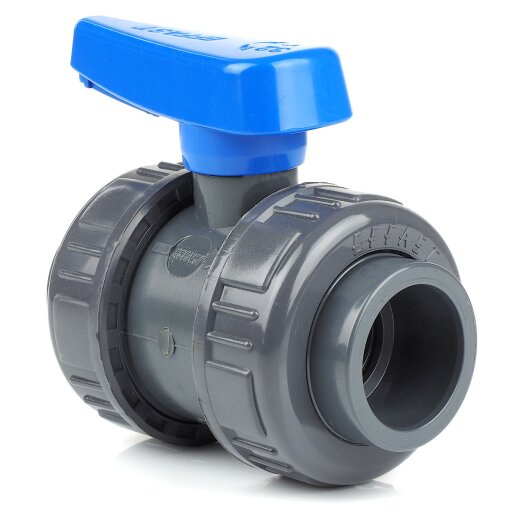

Effast PVC-Kugelhahn 2x Klebemuffe 75 mm

PVC-Kugelhahhn mit zwei Klebemuffen welche mit einer Überwurfmutter mit dem Kugelhahnkörper verschraubt sind. Der Schaft ist doppelt abgedichtet.
  • Montageschlüssel im Griff integriert
  • Klebemuffen demontierbar
  • 2x Klebemuffe mit 2 Verschraubungen
Klebemuffen
96,49 €
inkl. 19% USt. , frachtfreie Lieferung
  • 15 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen
Anschlussmaße: 75 mm
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 3.287 kg
Hersteller: Effast
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung des Kugelhahnes
d DN L Z H C1 C2 E PN
75 65 44 141 145 84,5 84,5 167 16

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C

Beschreibung

PVC-Kugelhahn mit zwei Klebemuffen für Druckrohre aus PVC-U. Die Anschlussseiten sind über einer Überwurfmutter mit dem Kugelhahnkörper verschraubt und können bei Bedarf entfernt werden. Für die Verklebung benötigen Sie zusätzlich PVC-Kleber. Die Kugel ist glatt poliert, um ein gleichmäßiges Öffnen und Schließen des Absperrhahnes zu gewährleisten.

Je nach Anschlussgröße kann der PVC-Kugelhahn für einen Betriebsdruck von bis zu 16 bar (bis 63 mm) oder 10 bar (ab 75 mm) verwendet werden. Der Betriebsdruck oder auch Arbeitsdruck bezieht sich dabei auf eine Flüssigkeitstemperatur von 20 °C. Bei höheren Temperaturen nimmt der zugelassene Arbeitsdruck ab. Die maximale Flüssigkeitstemperatur liegt wie bei allen Rohren und Verbindern aus PVC-U bei 45 °C.

Der Kugelhahn eignet sich für den Einsatz in der Aquaristik, dem Pool- und Teichbau, sowie industriellen Anlagen für den Transport verschiedener Flüssigkeiten und Chemikalien. Die Dichtungen bestehen aus EPDM und eignen sich nicht für den Transport von Ölen.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
