Produktdaten
Anschluss: | 2x Innengewinde (Rp) |
---|---|
Anschlussmaße: | 2" (59,61 mm) |
Arbeitsdruck (PN): | 63 bar |
Temperatur: | -20 °C bis +150 °C |
Material: | Edelstahl 316 (V4A Stahl, Werkstoff 1.4408 nach DIN GX5CrNiMo19-11-2 ), Griff aus Edelstahl 304, Dichtung aus PTFE |
Normen/Zulassungen: | Gewinde: DIN EN 10226-1 (ISO 7/1) |
Artikelgewicht: | 1.175 kg |
Hersteller: | Gebo |
Eigenschaften der Edelstahlfittings |
Technische Zeichnung
![technische Zeichnung des Edelstahl Kugelhahns](/bilder/Artikelbeschreibungen/technische-zeichnungen/edelstahl-absperrventile/edelstahl-kugelhahn-2ig-reduziert-zeik.jpg)
Größe | d | L | L1 | H | W | S | PN |
---|---|---|---|---|---|---|---|
1/4" | 5 | 39 | 19 | 30 | 70 | 17 | 63 |
3/8" | 6,8 | 44 | 21 | 34 | 90 | 21 | 63 |
1/2" | 9,2 | 56,5 | 27,5 | 41 | 100 | 25 | 63 |
3/4" | 12,5 | 59 | 29 | 44 | 100 | 32 | 63 |
1" | 15 | 71 | 34,5 | 50 | 110 | 38 | 63 |
1 1/4" | 20 | 78 | 37 | 55 | 110 | 48 | 63 |
1 1/2" | 25 | 83 | 40 | 64 | 135 | 53 | 63 |
2" | 32 | 100 | 49 | 70 | 145 | 65 | 63 |
2 1/2" | 38 | 128 | 60 | 83 | 190 | 85 | 63 |
3" | 65 | 153 | 72 | 77 | 189 | 85 | 63 |
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Materialien
Nr. | Teil | Material |
---|---|---|
1 | Gehäuse außen | Edelstahl 316 |
2 | Gehäuse innen | Edelstahl 316 |
3 | Kugel | Edelstahl 316 |
4 | Kugelsitz | PTFE (15% Graphit) |
5 | Gehäusedichtung | PTFE |
6 | Spindel | Edelstahl 316 |
7 | Dichtung | PTFE |
8 | Spindeldichtung | PTFE |
9 | Spindelring | Edelstahl 304 |
10 | Hebel | Edelstahl 304 |
11 | Federrring | Edelstahl 304 |
12 | Spindelmutter | Edelstahl 304 |
13 | Tellerfeder | Edelstahl 304 |
14 | Hebelschutz | PVC |
15 | Verschluss | Edelstahl 304 |
Informationen zu den Maßangaben
Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.
Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.
Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.
Temperatur-/Druckdiagramm
Das Diagramm bezieht sich auf einen Nutzungszeitraum von 25 Jahren und Wasser als Medium. Je nach Einsatzbereich und verwendete Medien, kann die Druckbeständigkeit im Laufe der Zeit eingeschränkt werden. Aggressive Medien können die Beständigkeit des Materials genauso wie Temperaturschwankungen, Witterungen und mechanische Belastungen beeinträchtigen.
Um eine möglichst lange Lebensdauer zu gewährleisten, verwenden Sie das Produkt nur für den dafür vorgesehenen Einsatzbereich. Der Arbeitsdruck der Produkte wird als PN (Pressure Nominal) angegeben und und bezieht sich auf eine Temperatur von 20 °C (Wasser als Medium). Es handelt sich um einen Referenzwert, um verschiedene Produkte miteinander vergleichen zu können.

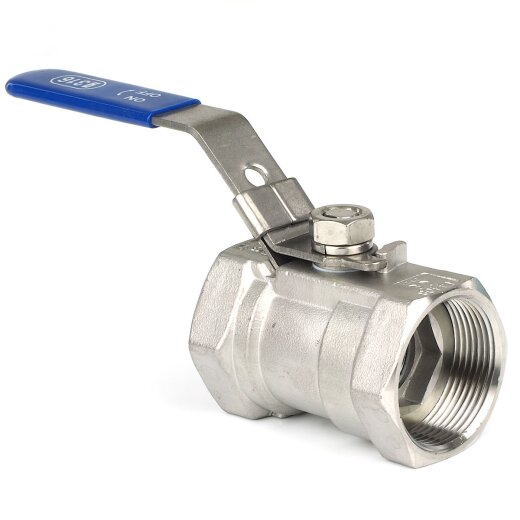

Preiswerter Edelstahl Kugelhahn mit reduziertem Durchgang für die Wasserinstallation. Der Kugelhahn ist mit zwei Innengewinde ausgestattet, welche für eine leichte Montage mit einem Sechskannt ausgestattet sind. Der Ventilkörper ist aus einem Stück gefertig und besteht, wie auch die Kugel aus V4A-Edelstahl nach DIN 1.4408 (AISI 316) und bietet einen hohen Korrosionsschutz. Zur Abdichtung der Gewinde benötigen Sie zusätzlich ein geeignetes Gewindedichtmaterial. Hier eignet sich Hanf oder Teflonband. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde.
Über einen Handhebel kann der Kugelhahn leicht geöffnet und geschlossen werden. Der Handhebel besteht aus Stahl, ist gummiert und kann in der geöffneten und geschlossenen Position fixiert und bei Bedarf mit einem Schloss (nicht im Lieferumfang) verschlossen werden. Geeignet für Druckbereiche bis 63 bar. Der Durchgang der Kugel ist reduziert. V4A-Edelstahl ist als Werkstoff für den Transport von Trinkwasser verwendbar und befindet sich und der Liste der nicht bedenklichen Werkstoffe des Umweltbundesamtes.
Produkteigenschaften
- geeignet für Kaltwasser und Heißwasser
- rostfrei und korrosionsbeständig
- langlebig
Zusatzinformationen
Häufige Fragen
In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Edelstahl Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder anderen Metallen kombiniert werden. Die Innengewinde sind parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.
Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist.
Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben.
Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings
eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter:Gewindefittings und -rohre abdichten
Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings) spielt die Reihenfolge keine Rolle.
Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können.
Nein. Der Kugelhahn ist mit einem reduzierten Durchgang ausgestattet, wodurch der Durchfluss eingeschränkt wird.
