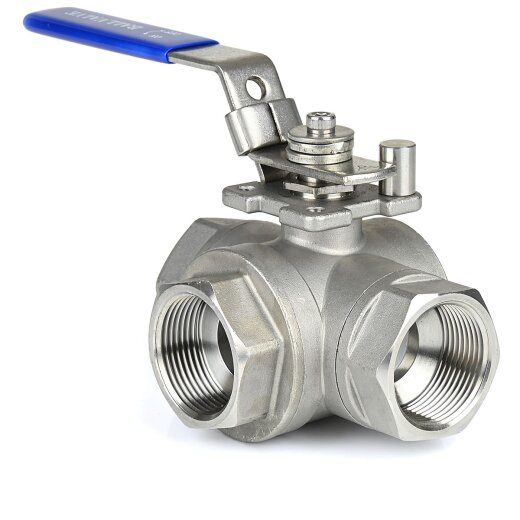

Edelstahl 3-Wege-Kugelhahn 1" Innengewinde, L-Bohrung

  • Griff feststellbar (Schloss nicht im Lieferumfang)
  • reduzierter Durchgang
  • Kugel mit L oder T-Bohrung
  • hohe Korrosionsbeständigkeit
Innengewinde
48,49 €
inkl. 19% USt. , zzgl. Versand
  • 2 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: 3x Innengewinde (Rp)
Anschlussmaße: 1"
Arbeitsdruck (PN): 63 bar
Temperatur: -20 °C bis +150 °C
Material: Edelstahl 316 (V4A Stahl, Werkstoff 1.4408 nach DIN GX5CrNiMo19-11-2 ), Griff aus Edelstahl 304, Dichtung aus PTFE
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Typ: L-Bohrung
Artikelgewicht: 1.235 kg
Hersteller: ABC Edelstahl Armaturen & Fittings GmbH
Eigenschaften der Edelstahlfittings
Gewindemaße in mm DIN-Logo
Beschreibung

Edelstahl 3-Wege-Kugelhahn aus V4A-Edelstahl (AISI 316) für hohe Ansprüche an die Korrosionsbeständigkeit im privaten und industriellen Bereich. Der Kugelhahn ist mit drei Innengewinde ausgestattet. Der Durchgang ist reduziert. Zur Abdichtung der Gewinde benötigen Sie zusätzlich geeignetes Gewindedichtmaterial. Hier eignet sich Hanf oder Teflonband. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde.

Über einen Handhebel kann der Kugelhahn geöffnet oder geschlossen werden. Der Handhebel besteht aus Stahl, ist gummiert und kann arretiert (im komplett geöffneten oder geschlossene Zustand) und bei Bedarf verschlossen (Schloss nicht im Lieferumfang) werden. Geeignet für Druckbereiche bis 63 bar. Die auf hochglanz polierte Kugel ermöglicht ein gleichmäßiges Öffnen und Schließen des Ventils. Der Werkstoff Edelstahl (nicht rostend) ist für den Trinkwassertransport geeignet und vom Umweltbundesamt als unbedenklich eingestuft.

Die Kugel besitzt wahlweise eine L oder eine T-Bohrung, wodurch sich verschiedene Durchflussmöglichkeiten ergeben. Während beim Absperrhahn mit einer T-Bohrung auch alle drei Seiten gleichzeitig und nur die gegenüberliegenden Seiten geöffnet werden können, kann bei einer L-Bohrung immer die mittlere Seite und eine zusätzliche Seite geöffnet werden. Die beiden gegenüberliegenden Seiten können bei einer L-Bohrung nicht gleichzeitig geöffnet werden.

Produkteigenschaften

  • geeignet für Kaltwasser und Heißwasser
  • rostfrei und korrosionsbeständig
  • langlebig

Zusatzinformationen

Häufige Fragen

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Edelstahl Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder anderen Metallen kombiniert werden. Die Innengewinde sind parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist.

Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben.

Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings
eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter:Gewindefittings und -rohre abdichten

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen wie z. B. Tempergussfittings im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messingfittings) spielt die Reihenfolge keine Rolle.

Ja. Zwar liegt ein DVGW-Zertifikat nicht vor, dennoch wird der Werkstoff Edelstahl vom Umweltbundesamt (UBA) als physiologisch unbedenklich eingestuft. Das Umweltbundesamt veröffentlicht regelmäßig eine Liste mit metallenen Werkstoffen (UBA-Positivliste), die in der Trinkwasserversorgung verwendet werden können.

Liste ansehen

Nein. Der Kugelhahn ist mit einem reduzierten Durchgang ausgestattet, wodurch der Durchfluss eingeschränkt wird.

Ja. Der Edelstahl Kugelhahn kann für den Druckluftbereich und für verschiedene technische Gase oder Dampf eingesetzt werden. Der angegeben Druckbereich kann bei Gasen allerdings geringer ausfallen. Für den angegeben Arbeitsdruck wird Wasser als Medium vorrausgesetzt.
