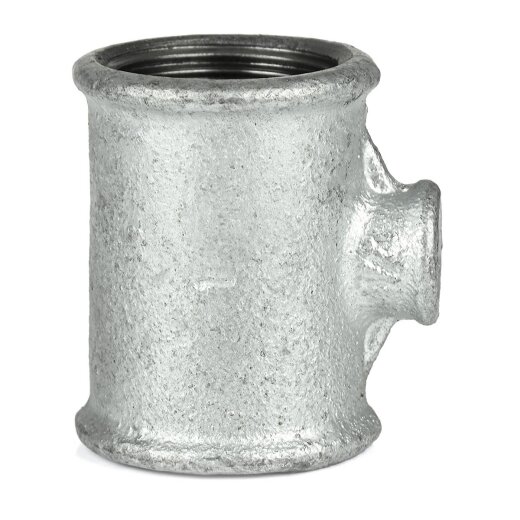

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

Temperguss T-Stück 90° reduziert, 3x Innengewinde 3/4" x 1" x 3/4"

Artikelnummer: 1013022
Kategorie: Temperguss-Fittings (verzinkt)

Innengewinde

4,99 €

inkl. 19% USt. , zzgl.

7 Auf Lager
Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss:	3x Innengewinde (Rp)
Anschlussmaße:	3/4" x 1" x 3/4"
Arbeitsdruck (PN):	25 bar (ab 120 °C max. 20 bar)
Temperatur:	-20 °C bis 120 °C (max. 300 °C)
Material:	Temperguss (weiß)
Oberflächenbehandlung:	verzinkt
Normen/Zulassungen:	DVGW, Material: DIN EN 1562, Gewinde: DIN EN 10226-1 (ISO 7/1), Fittingmaße: DIN EN10402
Artikelgewicht:	0.209 kg
Hersteller:	Puteus

technische Zeichnung des Temperguss Fittings

Gewinde	A	B	PN
1/2" x 1/4" x 1/2"	24	24	25
1/2" x 3/8" x 1/2"	26	26	25
3/4" x 1/2" x 3/4"	30	31	25
1" x 1/4" x 1"	28	31	25
1" x 1/2" x 1"	32	34	25
1" x 3/4" x 1"	35	36	25
1 1/4" x 1/2" x 1 1/4"	34	38	25
1 1/4" x 3/4" x 1 1/4"	36	41	25
1 1/4" x 1" x 1 1/4"	40	42	25
1 1/2" x 1/2" x 1 1/2"	36	42	25
1 1/2" x 3/4" x 1 1/2"	38	44	25
1 1/2" x 1" x 1 1/2"	42	46	25
1 1/2" x 1 1/4" x 1 1/2"	46	48	25
2" x 1/2" x 2"	38	48	25
2" x 3/4" x 2"	40	50	25
2" x 1" x 2"	44	52	25
2" x 1 1/4" x 2"	48	54	25
2" x 1 1/2" x 2"	52	55	25
2 1/2" x 1" x 2 1/2"	47	60	25
2 1/2" x 1 1/2" x 2 1/2"	55	63	25
2 1/2" x 2" x 2 1/2"	61	66	25
3" x 1" x 3"	51	67	25
3" x 1 1/2" x 3"	58	71	25
3" x 2" x 3"	64	73	25
3" x 2 1/2" x 3"	72	76	25

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)

Informationen zu den Maßangaben

Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.

Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.

Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.

Gewindemaße in mm

Beschreibung

Temperguss T-Stück 90° reduziert mit einer reduzierten Seite (Mitte) für Kaltwasser- und Heißwasserleitungen im Trinkwasserbereich und dem Heizungsbau. Temperguss zeichnet sich durch eine sehr gute Korrosionsbeständigkeit aus. Die Fittings werden über Gewindeverbindungen miteinander verschraubt. Bei den Gewinden handelt es sich um die in der Wassertechnik gängigen Whitworth-Rohregewinde, welche problemlos mit Gewindefittings aus anderen Materialien kombiniert werden können. Die Gewinde müssen zusätzlich mit einem geeigneten Gewindedichtmaterial, wie z. B. Dichthanf abgedichtet werden.

Die Oberfläche ist verzinkt, um einen besseren Korrosionsschutz im Außenbereich zu gewährleisten. Beim verwendeten Temperguss handelt es sich um den weißen Temperguss, welcher weniger Kohlenstoff aufweist, als dar schwarze Temperguss, allerdings mit ähnlichen Produkteigenschaften in der Wassertechnik einhergeht, sodass beide Varianten für selbige Zwecke einsetzbar sind.

DVGW-geprüft

Alle von uns angebotenen Tempergussfittings sind vom DVGW geprüft und für den Einsatz in Trinkwasserleitungen zugelassen. Beachten Sie allerdings, dass auch das Dichtmaterial und gegebenenfalls verwendete Dichtpasten ebenfalls entsprechend geprüft sein müssen.

Zusatzinformationen

Häufige Fragen

Sind Tempergussfittings für Trinkwasserleitungen geeignet?

Ja. Alle von uns angebotenen weißen Tempergussfittings sind für die Trinkwasserversorgung zugelassen und vom DVGW geprüft. Verwenden Sie zusätzlich für Trinkwasserleitungen Armaturen, welche ganz unvernickelt (unverchromt) sind oder bei denen alle Teile, welche mit dem Trinkwasser in Kontakt kommen frei von einer Nickelschicht (Chromschicht) sind, wie z. B. den Trinkwasserkugelhahn, bei dem die Gewinde unvernickelt sind.

Wie werden die Gewinde abgedichtet?

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist.

Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben.

Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings
eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter:Gewindefittings und -rohre abdichten

Welcher Gewindetyp wird verwendet?

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder Metall kombiniert werden. Die Innengewinde sind in der Regel parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Können Tempergussfittings mit anderen Metallen kombiniert werden?

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messing) spielt die Reihenfolge keine Rolle.
