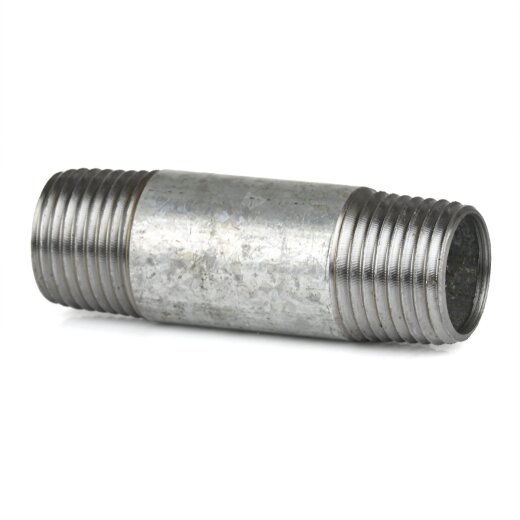

Das Bild ist beispielhaft für alle Größen/Variationen. Die Proportionen können je gewählter Größe variieren.

Rohrdoppelnippel verzinkt aus geschweißtem Rohr 1 1/4" x 40 mm

Artikelnummer: 3750032040
Kategorie: Temperguss-Fittings (verzinkt)

Außengewinde x Länge

1,39 €

inkl. 19% USt. , zzgl.

29 Auf Lager
Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss:	2x Außengewinde (R)
Anschlussmaße:	1 1/4"
Länge:	40 mm
Arbeitsdruck (PN):	25 bar
Temperatur:	-20 °C bis 120 °C
Material:	Stahl
Oberflächenbehandlung:	verzinkt
Normen/Zulassungen:	Material: DIN EN 10255, Gewinde: DIN EN 10226-1 (ISO 7/1), Maße: DIN EN 10271
Artikelgewicht:	0.075 kg
Hersteller:	Puteus

technische Zeichnung des Temperguss Fittings

R (Gewinde)	L (Länge)	D	T	L1
1/4"	60	13,5	2,3	13,7
1/4"	80	13,5	2,3	13,7
1/4"	100	13,5	2,3	13,7
1/4"	150	13,5	2,3	13,7
3/8"	100	17,2	2,3	12,0
1/2"	40	21,3	2,6	15,0
1/2"	60	21,3	2,6	15,0
1/2"	80	21,3	2,6	15,0
1/2"	100	21,3	2,6	15,0
1/2"	120	21,3	2,6	15,0
1/2"	150	21,3	2,6	15,0
1/2"	180	21,3	2,6	15,0
1/2"	200	21,3	2,6	15,0
3/4"	40	26,9	2,6	15,0
3/4"	60	26,9	2,6	15,0
3/4"	80	26,9	2,6	15,0
3/4"	100	26,9	2,6	15,0
3/4"	120	26,9	2,6	15,0
3/4"	150	26,9	2,6	15,0
3/4"	180	26,9	2,6	15,0
3/4"	200	26,9	2,6	15,0
1"	40	33,7	3,2	17,0
1"	60	33,7	3,2	17,0
1"	80	33,7	3,2	17,0
1"	100	33,7	3,2	17,0
1"	120	33,7	3,2	17,0
1"	150	33,7	3,2	17,0
1"	180	33,7	3,2	17,0
1"	200	33,7	3,2	17,0
1 1/4"	40	42,4	3,2	20,0
1 1/4"	60	42,4	3,2	20,0
1 1/4"	80	42,4	3,2	20,0
1 1/4"	100	42,4	3,2	20,0
1 1/4"	120	42,4	3,2	20,0
1 1/4"	150	42,4	3,2	20,0
1 1/4"	180	42,4	3,2	20,0
1 1/4"	200	42,4	3,2	20,0
1 1/2"	40	48,3	3,2	20,0
1 1/2"	60	48,3	3,2	20,0
1 1/2"	80	48,3	3,2	20,0
1 1/2"	100	48,3	3,2	20,0
1 1/2"	120	48,3	3,2	20,0
1 1/2"	150	48,3	3,2	20,0
1 1/2"	180	48,3	3,2	20,0
1 1/2"	200	48,3	3,2	20,0
2"	40	60,3	3,6	23,0
2"	60	60,3	3,6	23,0
2"	80	60,3	3,6	23,0
2"	100	60,3	3,6	23,0
2"	120	60,3	3,6	23,0
2"	150	60,3	3,6	23,0
2"	180	60,3	3,6	23,0
2"	200	60,3	3,6	23,0
2"	300	60,3	3,6	23,0
2 1/2"	100	76,1	3,6	27,0
3"	100	88,9	4,0	30,0
3"	200	88,9	4,0	30,0
4"	100	114,3	4,5	36,0
4"	200	114,3	4,5	36,0

Alle Maße sind in mm angegeben.

Informationen zu den Maßangaben

Die angegebenen Abmessungen sind die Werte, welche wir von den Herstellern und unseren Lieferanten erhalten.

Die Produkte werden ständig weiterentwickelt und verbessert, wodurch sich die Maße verändern können. Wir versuchen die Daten aktuell zu halten, können aber keine 100% Garantie auf die Richtigkeit der angegebenen Werte übernehmen.

Die Eigenschaften (z. B. Druckbeständigkeit) sowie die Anschlussmaße bleiben dabei gegeben.

Gewindemaße in mm

Beschreibung

Verzinkter Rohrdoppelnippel aus Stahl mit zwei Innengewinden für Kaltwasser- und Heißwasserleitungen im Trinkwasserbereich und dem Heizungsbau. Das Stahlrohr zeichnet sich durch eine sehr gute Korrosionsbeständigkeit aus. Bei den Gewinden handelt es sich um die in der Wassertechnik gängigen Whitworth-Rohregewinde, welche problemlos mit Gewindefittings aus anderen Materialien kombiniert werden können. Die Gewinde müssen zusätzlich mit einem geeigneten Gewindedichtmaterial, wie z. B. Dichthanf abgedichtet werden.

Die Oberfläche ist verzinkt, um einen besseren Korrosionsschutz im Außenbereich zu gewährleisten. Das Stahlrohr ist aus einem geschweißten Rohr gefertigt, weshalb längs vom Rohr eine Schweißnaht vorhanden ist. Aufgrund der Zinkschicht eignet sich der Rohrdoppelnippel für Trinkwasser- und Gasleitungen, allerdings nicht für den Heizungsbau, da dauerhaft hohe Temperaturen und gegebenenfalls pH-Werte von unter 6,5 oder über 9 die Zinkschicht lösen können.

Zusatzinformationen

Häufige Fragen

Sind Tempergussfittings für Trinkwasserleitungen geeignet?

Ja. Alle von uns angebotenen weißen Tempergussfittings sind für die Trinkwasserversorgung zugelassen und vom DVGW geprüft. Verwenden Sie zusätzlich für Trinkwasserleitungen Armaturen, welche ganz unvernickelt (unverchromt) sind oder bei denen alle Teile, welche mit dem Trinkwasser in Kontakt kommen frei von einer Nickelschicht (Chromschicht) sind, wie z. B. den Trinkwasserkugelhahn, bei dem die Gewinde unvernickelt sind.

Wie werden die Gewinde abgedichtet?

Wie bei allen Metallfittings, können Sie die Gewinde sowohl mit Hanf und einer Dichtpaste, sowie mit Gewindedichtband aus Teflon (PTFE) abdichten. Das Abdichten mit Hanf ist etwas zeitaufwändiger. Der Vorteil bei dieser Methode ist allerdings, dass Sie die Gewinde nachjustieren können, wenn der Fitting nicht richtig ausgerichtet ist.

Wird das Gewinde mit Teflon abgedichtet, kann der Fitting nicht mehr gedreht werden. Werden die Fittings nur einmal festgeschraubt und nicht mehr bewegt, so ist die Abdichtung mit einem Dichtband oder Dichtfaden aus Teflon allerdings vollkommen ausreichend. Mit beiden Varianten ist der Betriebsdruck von 16 Bar gegeben.

Gewindedichtmaterial finden Sie unter: Gewindedichtmaterial für Gewindefittings
eine Anleitung zum Abdichten verschiedener Gewinde finden Sie unter:Gewindefittings und -rohre abdichten

Welcher Gewindetyp wird verwendet?

In der Wassertechnik hat sich das Whitworth-Rohrgewinde etabliert, welches standardmäßig zum Einsatz kommt. Alle Gewindefittings sind mit entsprechendem Gewinde ausgestattet und können leicht mit allen Gewindefittings aus Kunststoff oder Metall kombiniert werden. Die Innengewinde sind in der Regel parallel bzw. zylindrisch und die Außengewinde konisch bzw. kegelig, wodurch eine dichte Verbindung durch ein einfaches Festschrauben gewährleistet wird.

Können Tempergussfittings mit anderen Metallen kombiniert werden?

Bei einer Verbindung mit Metallrohren aus anderen Materialien (Mischinstallation) ist die Fließrichtung des Wassers zu beachten. Hierbei gilt die Regel, dass unedlere Metalle immer vor den edleren verwendet werden müssen. So müssen kupferhaltige Werkstoffe nach verzinkten Eisenwerkstoffen im Wasserkreislauf verbaut werden, um einen kupferinduzierten Lochfraß zu vermeiden. Bei einer Kombination von Edelstahlfittings und -rohren mit Kupferrohren oder Kupferlegierungen (z. B. Messing) spielt die Reihenfolge keine Rolle.
