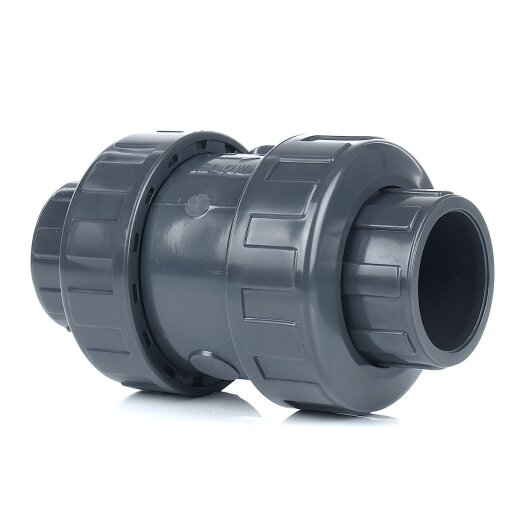

PVC-Rückschlagventil 32 mm

PVC-Kegelrückschlagventil mit Klebemuffen auf beiden Seiten, in die PVC-Rohre oder PVC-Fittings mit entsprechendem Klebestutzen eingeklebt werden können. Der Kegel wird mithilfe einer Edelstahlfeder gegen eine Gummidichtung gedrückt und schließt so das Rückschlagventil es wird ein geringer Mindestdruck vorausgesetzt, um das Ventil zu öffnen.

Klebemuffen
15,49 €
inkl. 19% USt. , zzgl. Versand
  • 10 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen
Anschlussmaße: 32 mm
Arbeitsdruck (PN): 16 bar
Öffnungsdruck: 0,041 bis 0,076 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Typ: Edelstahlfeder
Artikelgewicht: 0.317 kg
Hersteller: Cepex
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung des Rückschlagventiles.
D DN PN L H E
32 25 16 22 119 70

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C

Funktionsweise des Rückschlagventils

Schnitt durch das PVC-Rückschlagventil
Beschreibung

PVC-Rückschlagventil mit zwei Klebemuffen zur Verklebung mit PVC-Rohren. Für die Verklebung benötigen Sie zusätzlich PVC-Kleber. Rückschlagventile lassen das Wasser (oder andere Medien) nur in eine Richtung passieren.

Das Rückschlagventil ist mit einer Edelstahlfeder ausgestattet, welche einen PVC-Kegel an eine Dichtung drück. Es ist somit in jeder Einbauposition selbstschließend. Der Körper und der Kegel bestehen aus PVC-U, die Dichtungen sind aus EPDM gefertigt. Die Feder ist nicht salzwasserbeständig. Verwenden Sie alternativ ein PVC-Rüchschlagventil mit isolierter Feder für den Pool- oder Salzwasserbereich.

Druckverlust in Abhängigkeit der Fördermenge

A = Durchflussmenge in m³/h
B = Druckverlust in bar

16 mm
3/8"		 A 0,42 0,85 1,35 2,08 2,44 2,80 - - -
B 0,35 0,52 0,58 0,28 0,34 0,60 - - -
20 mm
1/2"		 A 0,44 0,92 1,60 2,05 2,48 3,10 3,53 - -
B 0,34 0,58 0,19 0,18 0,22 0,30 0,35 - -
25 mm
3/4"		 A 0,54 1,06 1,65 2,18 3,21 3,91 4,32 - -
B 0,17 0,22 0,15 0,18 0,29 0,38 0,44 - -
32 mm
1"		 A 0,35 1,13 1,62 2,02 2,59 3,07 3,51 4,20 -
B 0,13 0,18 0,15 0,14 0,14 0,15 0,16 0,20 -
40 mm
1 1/4"		 A 3,15 5,20 7,35 9,38 12,17 15,05 - - -
B 0,13 0,12 0,16 0,21 0,31 0,43 - - -
50 mm
1 1/2"		 A 25,85 20,70 17,50 12,30 8,86 3,22 - - -
B 0,38 0,27 0,19 0,11 0,09 0,09 - - -
63 mm
2"		 A 39,80 34,50 27,50 21,15 12,65 6,25 - - -
B 0,70 0,48 0,28 0,17 0,09 0,08 - - -
75 mm
2 1/2"		 A 50,00 44,20 36,50 30,90 25,50 20,35 12,30 6,27 -
B 0,40 0,29 0,23 0,20 0,15 0,12 0,11 0,11 -
90 mm
3"		 A 83,50 74,80 64,90 50,38 43,08 35,22 28,75 18,02 8,28
B 0,45 0,39 0,31 0,21 0,18 0,14 0,11 0,08 0,11
110 mm
4"		 A 77,2 67,50 60,10 49,60 41,10 31,50 24,60 15,80 7,90
B 0,46 0,36 0,30 0,22 0,18 0,14 0,13 0,01 0,08

Öffnungsdruck

Größe des
Ventils		 Mindestdruck
bar		 Maximaler Druck
bar
3/8" 0,11 0,19
3/4" 0,035 0,067
1" 0,042 0,077
1 1/4" 0,038 0,069
1 1/2" 0,063 0,088
2" 0,038 0,060
2 1/2" 0,031 0,060
3" 0,025 0,060

Mindestdruck = Mindestdruck um das Ventil zu öffnen

Maximaler Druck = Druck, bei dem das Ventil komplett geöffnet ist

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
