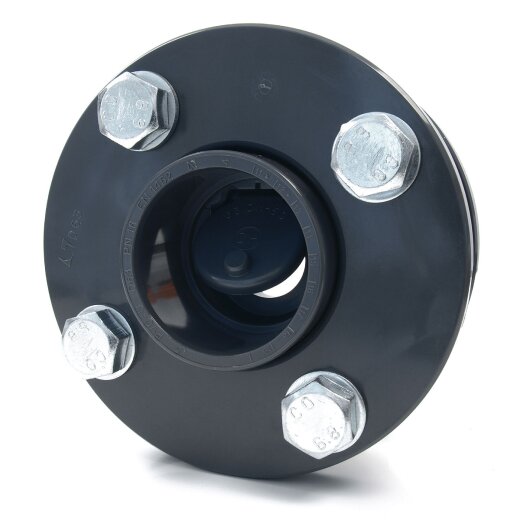

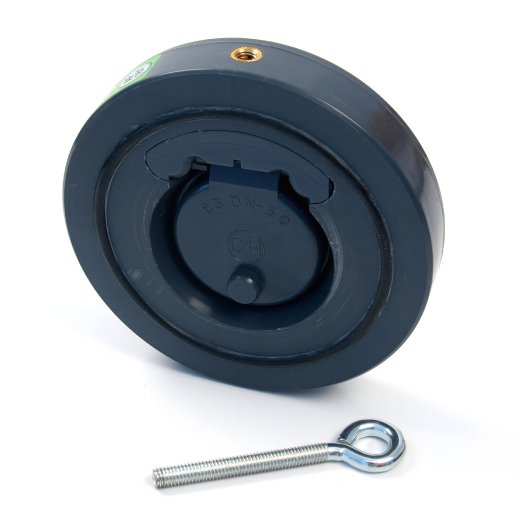

PVC-Rückschlagklappe mit Montagesatz 125 mm

Komplettsatz aus einer Rückschlagklappe, zwei Bundbuchsen, zwei Flanschen (lose) und Flanschschrauben. Frei hängende Klappe für geringen Druckverlust. Zum Verkleben mit PVC-Rohr.
Klebemuffen
129,00 €
inkl. 19% USt. , frachtfreie Lieferung
  • 2 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen x Flansch
Anschlussmaße: 125 mm x DN 110
DN: DN 125
Arbeitsdruck (PN): 6 bar
Temperatur: 0 °C - 45 °C (kurz bis 60 °C)
Material: PVC-U (Dichtungen aus EPDM)
Artikelgewicht: 5.035 kg
Hersteller: Cepex
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung des Absperrklappensets
D DN PN C H
125 125 6 83 35

Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C

Beschreibung

Rückschlagklappe aus PVC-U für den Einsatz in horizontal verlaufenden Rohren in industriellen Anlagen. Die Rückschlagklappe wird zwischen dem im Lieferumfang enthaltenen Montagesatz (zwischen die beiden Flanschseiten) montiert. Der Einbau kann in waagerecht oder in senkrecht verlaufenden Rohrleitungen erfolgen. Bei senkrecht verlaufenden Rohren kann die Rückschlagklappe nur verwendet werden, wenn die Fließrichtung nach oben verläuft, da die Klappe frei hängend ist und nicht durch einen Federmechanismus oder Ähnlichem in die Ausgangsposition gedrückt wird.

Die Rückschlagklappe zeichnet sich durch einen sehr geringen Öffnungsdruck aus und ist absolut rostfrei. Der Montagesatz besteht aus zwei Flanschen sowie zwei Bundbuchsen mit Klebemuffen und passenden Schrauben. Die Klebemuffen werden mit PVC-Rohren aus PVC-U verklebt.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
