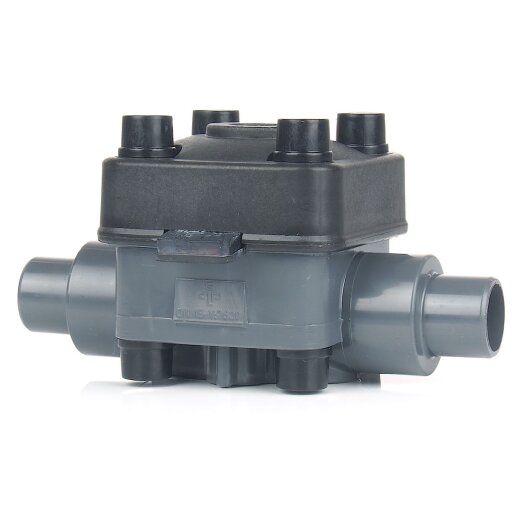

PVC Membranventil pneumatisch 2x Klebestutzen 63 mm

PVC-Membranventil mit 1/4"-Anschluss für eine Pneumatikkupplung oder ein Magnetventil. Das Ventil öffnet selbstständig durch den Mediendruck.
  • Direkt angesteuert
  • Durch Steuerdruck schließend und durch Mediendruck öffnend
  • Totraumfrei
  • Geeignet für feststoffhaltige und abrasive Medien
  • Anwendungen in hochviskosen Medien
  • Einfacher Aufbau
  • G 1/4" Anschluss zum direkten Einschrauben eines Magnetventils oder einer Pneumatikkupplung
Klebestutzen
189,00 €
inkl. 19% USt. , frachtfreie Lieferung
  • 1 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebestutzen
Anschlussmaße: 63 mm
Arbeitsdruck (PN): 6 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U, Dichtungen aus EPDM, Membran aus EPDM, Deckel aus glasfaserverstärktem PP
Normen/Zulassungen: EURASEC Hygienezertifikat, GOST Zertifikat, Rostehnadzor Verwendungsgenehmigung
Artikelgewicht: 1.328 kg
Hersteller: Praher Plastics
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

technische Zeichnung des PVC-Membranventils
DN d B F G H K L M t T
50 63 117 45 1/4" 78 M8 224 40,5 38 15

Alle Maße sind in mm angegeben.

Beschreibung

Druckluft (pneumatisch) betriebenes PVC-Membranventil / PVC-Membranschieber mit einer Membran aus EPDM und einem Innengewinde 1/4" für eine entsprechende Pneumatikkupplung. Das Ventil ist mit zwei Klebestutzen (Klebeseite Außen) ausgestattet, welche mit verschiedenen PVC-Fittings verklebt werden können. Für die Verklebung benötigen Sie zusätzlich PVC-Kleber.

Das Membranventil eignet sich für dünnflüssige bis dickflüssige Flüssigkeiten. Aufgrund der EPDM-Membran sollte eine Verwendung im Ölbereich vermieden werden. Geeeignet für einen Flüssigkeitsdruck von bis zu 6 bar (bei 20°C Flüssigkeitstemperatur).

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
