Produktdaten
| Anschluss: | Klebemuffen x Flansch |
|---|---|
| Anschlussmaße: | 110 mm |
| DN: | DN 100 |
| Anzahl Löcher: | 8 |
| Arbeitsdruck (PN): | 10 bar |
| Temperatur: | 0 bis 45 °C, kurz bis 60 °C |
| Material: | Gehäuse und Klappe aus PVC-U, Dichtung aus EPDM, Spindel aus Edelstahl 316 (V4A) |
| Normen/Zulassungen: | ISO 5211-F05/F07-Y-L-14 |
| Artikelgewicht: | 7 kg |
| Hersteller: | Van de Lande |
| Eigenschaften der PVC-U Fittings und Rohre | |
Technische Zeichnungen
| d | D | Z | Z1 | Z2 | B | C | DN |
|---|---|---|---|---|---|---|---|
| 110 | 220 | 73 | 110 | 192 | 61 | 270 | 100 |
Alle Maße sind in mm angegeben.
DN = Flanschgröße (Die Flanschgröße ist DIN-genormt, sodass alle Flansche und Bundbuchsen mit entsprechender Größe kombiniert werden können.)
Anschlussdaten für einen elektrischen oder pneumatischen Antrieb.
| d3 | d4 | d5 | E | S | ISO 5211 |
|---|---|---|---|---|---|
| 90 | 70 | 8,5 | 15 | 14 | ISO 5211-F05/F07-Y-L-14 |

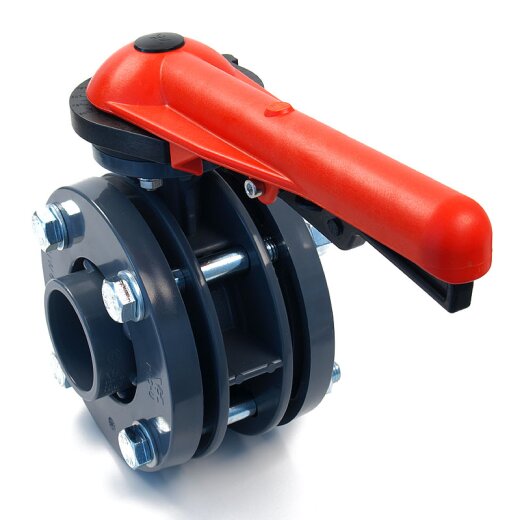

Das Set besteht aus einer Absperrklappe, zwei Flansche, zwei Bundbuchsen und allen dazugehörenden Schrauben inkl. Unterlegscheiben und Muttern der Firma VDL. Die Absperrklappe kann alle 7,5° fixiert werden. Die Absperrklappe ist bereits mit den Flanschen montiert und sofort einsatzbereit. Der Griff kann bei Bedarf entfernt werden und durch einen elektrischen oder pneumatischen Antrieb ersetzt werden (ISO-5211 FO5/FO7).
Skala zur einfachen Positionierung der Klappe
Auf dem Griff ist eine Skala angebracht, welche eine genaue Positionierung der Klappe ermöglicht. Die Klappe lässt sich alle 7,5° feststellen.
Quelle: VDL (Van de Lande BV)
Produkteigenschaften
- Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
- beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
- für Druck- und Saugleitungen verwendbar
- weichmacherfreier Kunststoff
- hohe Abriebfestigkeit
- ober- und unterirdisch einsetzbar
Zusatzinformationen
Häufige Fragen
PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.
PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.
Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
