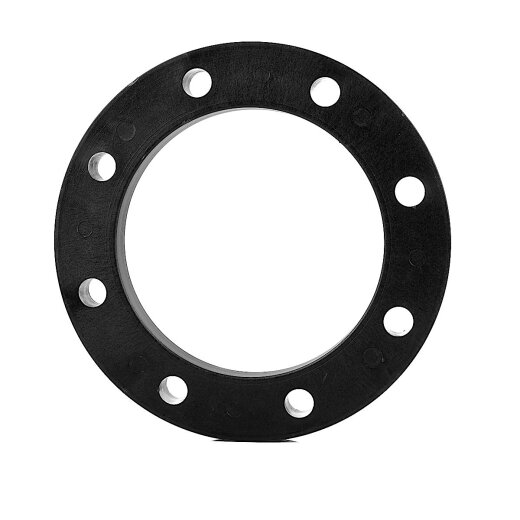

PP-Flansch lose mit Stahleinlage

  • Gewindeflansch aus leichtem PP
  • Innengewinde zusätzlich durch Edelstahlring verstärkt
  • UV-stabilisiert
  • Hohe chemische Beständigkeit
  • Lochkreis PN10
Flansch
ab
64,49 €
inkl. 19% USt. , frachtfreie Lieferung
  • 4 Auf Lager
Produktvarianten

Artikel Flansch x Innengewinde (Rp) DN Preis
PP-Flansch lose mit Stahleinlage 110 mm (DN100) 0101908 110 mm (DN100) DN 100 64,49 € *
PP-Flansch lose mit Stahleinlage 140 mnm (DN125) 0101910 140 mnm (DN125) DN125 98,99 € *
PP-Flansch lose mit Stahleinlage 160 mm (DN150) 0101911 160 mm (DN150) DN150 109,00 € *
PP-Flansch lose mit Stahleinlage 225 mm (DN200) 0101914 225 mm (DN200) DN 200 159,00 € *

Produktdaten

Anschluss: Flansch x Innengewinde (Rp)
Anschlussmaße: 110 mm (DN100) - 225 mm (DN200)
DN: DN 100 - DN 200
Temperatur: -10 °C bis +80 °C, kurzzeitig 100 °C
Material: Mantel aus PP (30% glasfaserverstärkt), Kern aus Stahl
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Hersteller: diverse
Eigenschaften der PP-Gewindefittings
Beschreibung

Loser PP-Flansch mit Stahlkern. Bruchsicher und zugleich rostfrei. Der PP-Mantel ist UV-Beständig und für den Außenbereich verwendbar. Der Lochkreis entspricht der Größe PN10 nach DIN 2501, wie Sie bei Kunststoffflanschen üblicherweise verwendet werden. Als Einlegeteile können Bundbuchsen aus PVC-U eingesetzt werden.

Produkteigenschaften

  • Temperaturbereich von -10 °C bis +80 °C, kurz 100 °C
  • UV-beständig
  • geringes Gewicht
  • hohe Abriebfestigkeit
  • physiologisch unbedenklich

Gute Beständigkeit gegen: wässrige Lösungen der anorganischen Säuren, schwache organischen Säuren, Salzlösungen, Spirituosen und Öle
Nicht beständig gegen: starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quilt mit den aliphatischen und aromatischen Kohlenwasserstoffen

Auswahl der Schraubengrößen

Für die Verschraubung von zwei Flanschen benötigen Sie zusätzlich Flanschschrauben, welche je nach Flanschgröße unterschiedlich lang sind. Die folgenden Tabellen sollen Ihnen bei der Auswahl der benötigten Schrauben helfen. Eine ausführlichere Liste finden Sie unter: Auswahltabelle der Schraubengrößen für verschiedene Flanschverbindungen

zwei lose Flansche
Flanschgröße Schraubengröße
Ø x Länge (mm)		 benötigte
Menge		 Artikel
110 mm M16 x 90 8 02439-0
125 mm M16 x 100 8 nicht im Sortiment
140 mm M16 x 100 8 nicht im Sortiment
160 mm M16 x 110 8 nicht im Sortiment
200 mm M20 x 120 8 nicht im Sortiment
225 mm M20 x 130 8 nicht im Sortiment
Absperrklappe zwischen zwei losen Flanschen
Flanschgröße Schraubengröße
Ø x Länge (mm)		 benötigte
Menge		 Artikel
110 mm M16 x 160 8 02444-0
125 mm M16 x 170 8 02445-0
140 mm M16 x 170 8 02445-0
160 mm M20 x 200 8 20263-0
200 mm M20 x 210 8 02451-0
225 mm M20 x 180 8 02449-0
Rückschlagklappe zwischen zwei losen Flanschen
Flanschgröße Schraubengröße
Ø x Länge (mm)		 benötigte
Menge		 Artikel
110 mm M16 x 120 8 02440-0
125 mm M16 x 130 8 02441-0
140 mm M16 x 130 8 02441-0
160 mm M20 x 160 8 02448-0
200 mm M20 x 160 8 02448-0
225 mm M20 x 130 8 nicht im Sortiment
