Montagesatz für Absperrklappen 75 mm (Flansch DN 65)

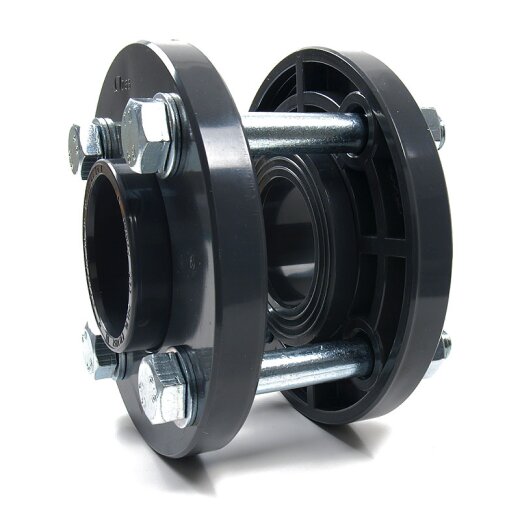

PVC-Flanschkupplung mit Schrauben für Absperrklappen. Die Kupplung bestehen aus zwei Flanschen, zwei Bundbuchsen mit Klebemuffe und den Flanschschrauben.

Durchmesser der Klebemuffen
40,99 €
inkl. 19% USt. , zzgl. Versand
  • Lieferzeit: 4 - 5 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen x Flansch
Anschlussmaße: 75 mm x DN 65
DN: DN 65
Anzahl Löcher: 4
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 2.45 kg
Hersteller: Cepex
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung des PVC-Montagesatzes für Absperrklappen
d Z B DN
75 59 44 65

Alle Maße sind in mm angegeben.

Beschreibung

Der Montagesatz besteht aus zwei Bundbuchsen mit Klebmuffen für PVC-U Druckrohre, zwei PVC-Flanschen und allen dazugehörenden Schrauben. Dichtungen sind nicht enthalten, da diese bereits bei den Absperrklappen vormontiert sind. Die losen Bundbuchesen ermöglichen eine einfachere Montage der Absperrklappe und ein erneutes ausrichten der Klappe und der Flansche, nachdem die Bundbuchsen mit der Rohrleitung verklebt wurden. Die Klebeseite der Bundbuchsen ist nach innen angeschrägt, um ein einfaches Verkleben mit PVC-Rohren zu ermöglichen. Für die Verklebung benötigen Sie zusätzlich PVC-Kleber. Die Auflageflächen der Bundbuchsen sind gerillt.

Montagesatz in Verbindung mit einer Absperrklappe

Die beiden Bundbuchsen und Flansche werden auf beiden Seiten der Absperrklappe angebracht. Diese können bei Bedarf wieder entfernt werden. Die Dichtung der Absperrklappe dichtet die Flanschseiten selbstständig ab, sodass keine weiteren Dichtungen benötigt werden.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
