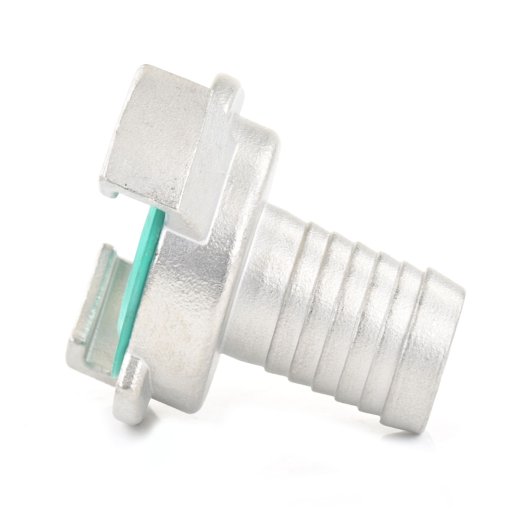

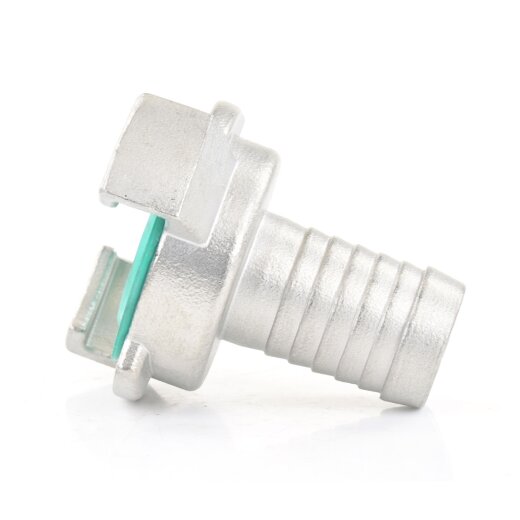

Edelstahl Schnellkupplung mit Schlauchtülle 19 mm (3/4")

Schnellkupplung aus Edelstahl mit einer Schlauchtülle. Die Schlauchtülle ist gerippt, um einen optimalen Halt des Schlauches zu gewährleisten. Geeignet für alle Schlauchtypen. Die Schnellkupplung ist aus rostfreiem Edelstahl AISI 316 (V4A) gefertigt und beständig gegen Salzwasser, chlorhaltige Flüssigkeiten und Abwasser.

  • Kombinierbar mit Kupplungen der Firma Geka®
  • Rostfreier V4A-Edelstahl
  • Für Druck- und Saugleitungen verwendbar
  • 12 bar Betriebsdruck, min. 30 bar Berstdruck
  • Hoher Durchfluss, dank außenliegendem Verschluss
Schlauchtülle
14,99 €
inkl. 19% USt. , zzgl. Versand
  • 26 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Schnellkupplung x Schlauchtülle
Anschlussmaße: 19 mm (3/4")
Arbeitsdruck (PN): 12 bar
Temperatur: -30 °C bis +100 °C
Material: Edelstahl 316 (V4A) Dichtung aus NBR
Artikelgewicht: 0.09 kg
Hersteller: HÜCOBI
Eigenschaften der Schnellkupplungen

Technische Zeichnung

technische Zeichnung der Schnellkupplung
D A L DN PN
3/4" (19 mm) 40 52,5 20 12
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar (bei 20 °C Flüssigkeitstemperatur)
Beschreibung

Schnellkupplung aus Edelstahl mit fester Schlauchtülle. Die Schlauchtülle ist gerippt, um einen optimalen Halt des Schlauches zu gewährleisten. Geeignet für alle Druck- und Saugschläuche im privaten und industrielllen Bereich. Für die Schlauchverbindung benötigen Sie zusätzlich eine Schlauchschelle. Die Klauen haben einen Abstand von 40 mm. Die Kupplung kann mit den Klauenkupplungen anderer Hersteller wie z. B. Geka® kombiniert werden. Die Schnellkupplung ist aus rostfreiem Edelstahl AISI 316 (V4A) gefertigt und beständig gegen Salzwasser, chlorhaltige Flüssigkeiten und Abwasser. Einsetzbar für einen Betriebsdruck von bis zu 12 bar (dauerhaft). Der Berstdruck liegt bei mindestens 30 bar.

Produkteigenschaften

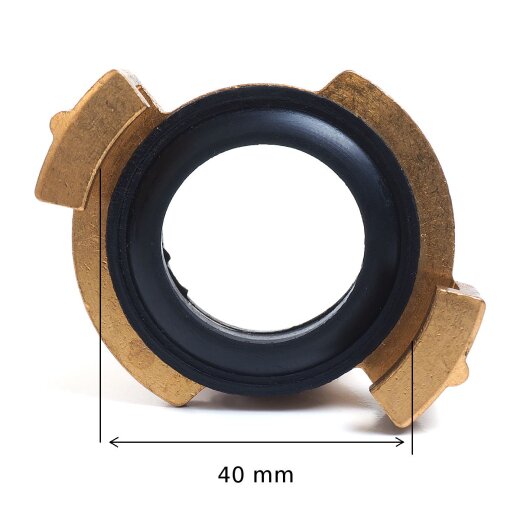

  • Einheitlicher Kanaggenabstand von 40 mm bei allen Schnellkupplungen.
  • Kompatibel mit Geka®-Kupplungen aus Messing und Schnellkupplungen aus Kunststoff.
  • Einfache Verarbeitung dank Klauenkupplung (Bajonettverschluss).
  • Temperaturbereich von ca. -30 °C bis +100 °C (Temperaturbereich der Dichtung)

Zusatzinformationen

Häufige Fragen

Ja. Alle Schnellkupplungen können sowohl für Druckschläuche bis 12 bar, als auch für Saugschläuche verwendet werden. Der Berstdruck der Kupplungen beträgt mindesten 30 bar.

Edelstahlfittings aus AISI 316 Edelstahl sind in der UBA-Liste (UBA = Umweltbundesamt) für trinkwassertaugliche Materialien in der Trinkwasserinstallation aufgeführt und können dementsprechend für die Trinkwasserversorgung verwendet werden. Eine Prüfung durch den DVGW oder ein anderes Prüfinstitut liegt allerdings nicht vor.

Ja. Alle Schnellkupplungen haben einen einheitlichen Klauenabstand von 40 mm, wie er auch bei Klauenkupplungen der Firma Geka® (Standard und Geka-Plus system)Anwendung findet. Ein Übergang auf Steckverbindern mit einem 17 mm Stecker (Geka-Stecksystem und Gardena®-Stecksystem) ist ebenfalls mithilfe eines Übergangsstücks von Schnellkupplung aus Klickstecker möglich. Beachten Sie allerdings, dass hierdurch der Durchfluss reduziert wird.

Die Schlauchtülle kann für alle Saug- und Druckschläuche verwendet werden. Zur Befestigung des Schlauches benötigen Sie zusätzlich eine Schlauchschelle.

Nein. Klauenkupplungen sind ausschließlich für flüssige Medien ausgelegt.
