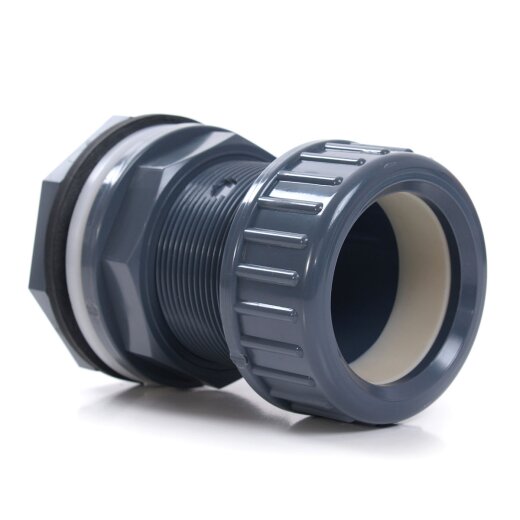

Durchführung mit Klemmmutter 50 mm x 2" (59,61 mm)

PVC-Durchführung mit Klemmflansch, für die Verwendung mit allen Wasserrohren aus Kunststoff oder Metall.
Klemmflansch x Außengewinde
22,49 €
inkl. 19% USt. , zzgl. Versand
  • 16 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klemmmuffe x Außengewinde (G)
Anschlussmaße: 50 mm x 2" (59,61 mm)
Arbeitsdruck (PN): 10 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Normen/Zulassungen: Gewinde: DIN EN 10226-1 (ISO 7/1)
Artikelgewicht: 0.251 kg
Hersteller: Van de Lande
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

Technische Zeichnung der Durchführung
d1 d3 Z1 Z2 D S PN
50 2" 9 0-30 78 74 10
Alle Maße sind in mm angegeben.
PN = maximaler Betriebsdruck in bar, bei einer Flüssigkeitstemperatur von 20 °C
Beschreibung

Die Durchführung besteht aus PVC und ist auf einer Seite mit einem Kreisförmigen, weichem Kunststoffkeil im Inneren der Durchführung ausgestattet, dem Klemmflansch. Der Klemmflansch wird beim Festschrauben der Mutter nach innen gedrückt. Da dieser aber keilförmig ist, sorgt er dafür, dass das Rohr fest eingeklemmt wird und dicht am Flansch abschließt, weshalb bei dieser Durchführung auch keine Dichtung von Nöten ist. Die Durchführung kann nicht nur für PVC-Rohre, sondern für alle Rohre mit entsprechendem Außendurchmesser verwendet werden. Im Inneren der Durchführung befindet sich kein Anschlag. Rohre können bei Bedarf komplett hindurchgeschoben werden. Die PVC-Klemmdurchführung eigent sich für verschiedene Behälter und Wände.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Bei allen Gewinden, welche miteinander kombiniert werden, handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Das bedeutet, dass alle PVC-Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder PP usw. kombinierbar sind. Die Außengewinde sind, außer bei Durchführungen und Gewinderohren konisch (spitz zulaufend). Die Innengewinde sind parallel (gleicher Durchmesser von vorne bis hinten). Hierdurch dichten die Gewinde selbstständig ab. Sie benötigen dennoch ein geeignetes Gewindedichtmaterial wie z. B. Teflonband, wenn nicht bereits eine Dichtung im Lieferumfang enthalten ist.

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
