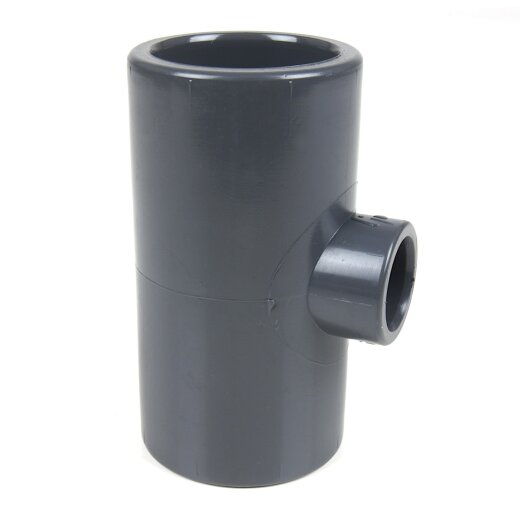

PVC-T-Stück reduziert 2x Klebemuffe 160 mm, 1x Klebemuffe 110 mm

PVC T-Stück, bei dem die gegenüberliegenden Klebemuffen den gleichen Innendurchmesser besitzen und der Abzweig eine reduzierte Klebemuffe aufweist. In allen Muffen können PVC-Rohre eingeklebt werden.
Klebemuffen Außenseiten x Mitte
54,49 €
inkl. 19% USt. , frachtfreie Lieferung
  • 4 Auf Lager
  • Lieferzeit: 1 - 2 Werktage Deutschland

Produktdaten

Anschluss: Klebemuffen x Klebemuffen x Klebemuffen
Anschlussmaße: 160 mm x 110 mm x 160 mm
Arbeitsdruck (PN): 16 bar
Temperatur: 0 bis 45 °C, kurz bis 60 °C
Material: PVC-U
Artikelgewicht: 2.467 kg
Hersteller: Astore
Eigenschaften der PVC-U Fittings und Rohre

Technische Zeichnung

technische Zeichnung des PVC T-Stücks
D d DN PN L L1 Z E
160 110 150 - 100 10 86 61 81 186
Alle Maße sind in mm angegeben.
PN = Nenndruck (Maximaler Betriebsdruck bei einer Flüssigkeitstemperatur von 20 °C)
Beschreibung

Das PVC-T-Stück besitzt drei Klebemuffen. Die gegenüberliegenden Seiten haben denselben Innendurchmesser. Der mittlere um 90° geneigte Abzweig besitzt einen kleineren, reduzierten Durchmesser. Mit Hilfe von reduzierten PVC-T-Stücken kann ein Hauptrohrsystem auf mehrere kleinere Rohrsysteme unterteilt werden, ohne das ein großer Druckverlust in Kraft tritt. Der mittlere Abzweig des T-Stücks ermöglicht eine Reduzierung auf die nächstkleinere Rohrgröße oder ein Überspringen auf sehr viel kleinere Dimensionen. So können Sie z. B. von einem 50er Rohrsystem nicht nur auf 40 mm, sondern auch auf 32 mm, 25 mm oder sogar 20 mm übergehen.

In die Klebemuffen werden PVC-Rohre aus PVC-U eingeklebt. Zur einfacheren Verarbeitung sind die Muffenseiten wie bei allen von uns angebotenen PVC-Fittings nach innen angeschrägt. Für die Verklebung benötigen Sie zusätzlich PVC-U Kleber. Ein Hindurchschieben der PVC-Rohre ist nicht möglich.

Produkteigenschaften

  • Temperaturbereich von 0 °C bis +45 °C, kurz 60 °C
  • beständig gegen Säuren, Wasser, Salzwasser, Öle und Chlor
  • für Druck- und Saugleitungen verwendbar
  • weichmacherfreier Kunststoff
  • hohe Abriebfestigkeit
  • ober- und unterirdisch einsetzbar

Zusatzinformationen

Häufige Fragen

PVC-U ist ein Kunststoff, welcher frei von Weichmachern und Schwermetallen ist und sich für die Trinkwasserversorgung eignet. Er ist in der Unbedenklichkeitsliste des Umweltbundesamtes aufgeführt. Viele PVC-U Fittings sind bereits vom DVGW auf die Trinkwassertauglichkeit geprüft und zertifiziert. Beachten Sie allerdings, dass verschiedene PVC-Fittings und Ventile auch aus anderen Materialien bestehen, welche nicht für die Trinkwasserversorgung verwendet werden sollten. Hierzu zählen z. B. Dichtungen aus EPDM. Für Trinkwasserleitungen können Sie alternativ eine PE-Rohrleitung, welche für die Trinkwasserversorgung zertifiziert ist verwenden.

Ein Zusammenstecken der Fittings und Rohre ist nicht ausreichend, um eine dichte und druckbeständige Rohrleitung zu erhalten. Der Außendurchmesser der PVC-Rohre sowie der Innendurchmesser der Klebemuffen ist leichten Toleranzen unterworfen, welche bei der Produktion entstehen. Es kann vorkommen, das die Rohre und Fittings beim Zusammenstecken Spiel haben (lose sind) oder gar nicht ohne Kleber und Reiniger zusammengesteckt werden können.

PVC-U Druckrohre und Fittings werden miteinander verklebt oder verschraubt sowie über Flanschverbindungen miteinander verbunden. Die Rohre werden generell verklebt. Zum Kleben der Rohre benötigen Sie zusätzlich einen PVC-U Kleber und gegebenenfalls PVC-Reiniger. Ein Anrauhen der Klebeflächen ist nicht nötig.

Klebeanleitung für PVC-Rohren und Fittings

Nein. PVC-Rohrleitungen sind ausschließlich für den Transport von Flüssigkeiten ausgelegt. Für geringe Druckbereiche wie bei Absauganlagen etc. können die Rohre jedoch verwendet werden.
